Spécifications complètes

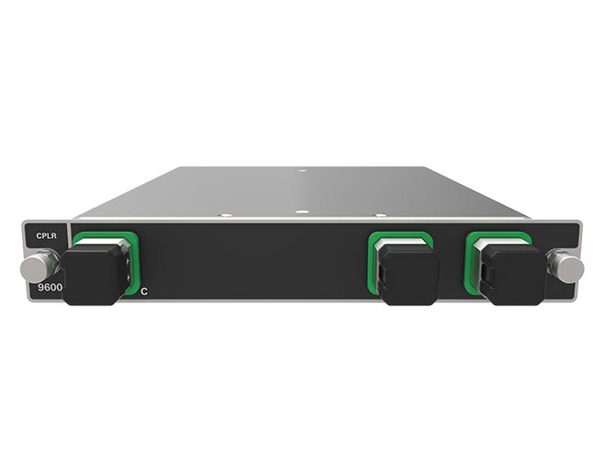

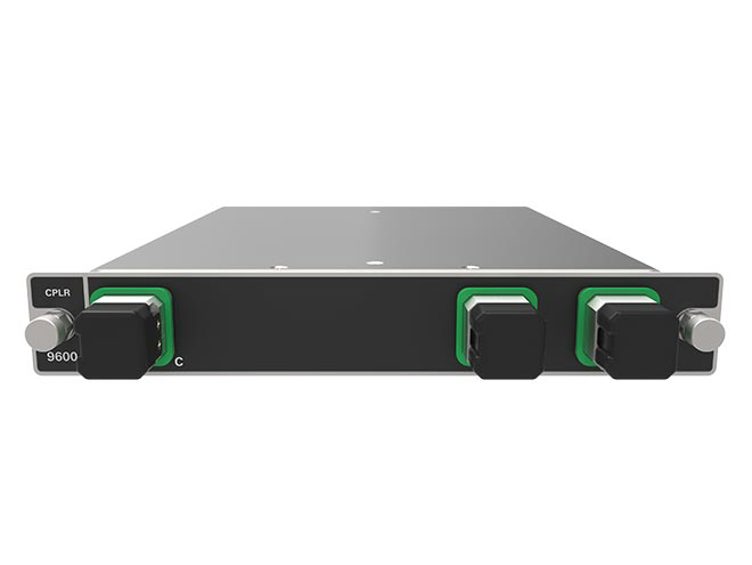

FTBx-9600 - module utilitaire

Intégration de coupleurs et de séparateurs dans la plate-forme LTB-8.

Aperçu

Intégration de coupleurs et de séparateurs dans la plate-forme LTB-8.

Caractéristiques principales

Coupleurs 1x2 à 1x8
Différents rapports de couplage pour s'adapter à l'application
Composant protégé pour éviter de se casser ou de s'abîmer
Disponible avec des connecteurs EI ou EA, et compatible avec l'interface universelle d'EXFO (EUI)

Caractéristiques principales

Coupleurs 1x2 à 1x8

Différents rapports de couplage pour s'adapter à l'application

Composant protégé pour éviter de se casser ou de s'abîmer

Disponible avec des connecteurs EI ou EA, et compatible avec l'interface universelle d'EXFO (EUI)

Spécifications techniques
Coupleur	FTBx-9600-01-02-01S FTBx-9600-01-02-10S FTBx-9600-01-02-25S FTBx-9600-01-02-05S FTBx-9600-01-02-50E FTBx-9600-01-04-25E FTBx-9600-01-08C-12E
Type de fibre (µm)	Monomode 9/125
Gamme de longueurs d'onde (nm)^b	1260 à 1650
Rapport de couplage (%)	1/99 10/90 25/75 5/95 50/50 25 (1×4) 12.5 (1×8)
Perte d'insertion (dB)^c	23/0,8 11,9/1,4 6,9/2,1 14,2/0,8 4/4 7,5 11
PDL (dB)^c	0,15 0,3
Affaiblissement de réflexion (dB)^c	50
Puissance d'entrée maximale (mW)	300
Dispositif	FTBx-9600-NS1506 (1×4 LAN-WDM DEMUX) FTBx-9600-NS3106 (1×8 LAN-WDM MUX/DEMUX) FTBx-9600-NS3107 (1×4 CWDM MUX/DEMUX) FTBx-9600-NS3099 (coupleur multimode 1×2)
Type de fibre (µm)	Monomode 9/125 Multimode 50/125
Longueur d'onde centrale (nm)	1295.6, 1300.1, 1304.6, 1309.1 1295.56, 1300.05, 1304.58, 1309.14, 1273.54, 1277.89, 1282.26, 1286.66 1271, 1291, 1311, 1331 850, 1300
Perte d'insertion (dB)^c	2 2 1,4 4 ^d
Largeur de bande passante (nm)	±1,4 ±1,1 ±6,5 ±50 ^d
Isolation du canal adjacent (dB)	25 30 30 s/o
Isolation du canal non adjacent (dB)	35 40 40 s/o
Rapport de couplage (%)	s/o 50/50 ^d
Affaiblissement de réflexion (dB)^c	45 30
^{a. Spécifications valables à 23 °C ± 5 °C. b. Gamme pour les spécifications indiquées. La gamme fonctionnelle complète s'étend de 1240 à 1680 nm. c. Maximum sans connecteurs. d. Les caractéristiques dépendent des conditions de lancement.}

Spécifications générales
Coupleur	1x2, 1x4 1x8
Nombre d'emplacements	1 2
Dimensions (H × L × P)	25 mm × 159 mm × 185 mm (1 po × 6 1/4 po × 7 5/16 po) 50 mm × 159 mm × 185 mm (2 po × 6 1/4 po × 7 5/16 po)
Température	Fonctionnement : 0 °C à 40 °C (32 °F à 104 °F) Entreposage : –40 °C à 70 °C (–40 °F à 158 °F)
Humidité relative maximale	85 %, sans condensation (à 40 °C)
^{a. Spécifications valables à 23 °C ± 5 °C. b. Gamme pour les spécifications indiquées. La gamme fonctionnelle complète s'étend de 1240 à 1680 nm. c. Maximum sans connecteurs. d. Les caractéristiques dépendent des conditions de lancement.}
