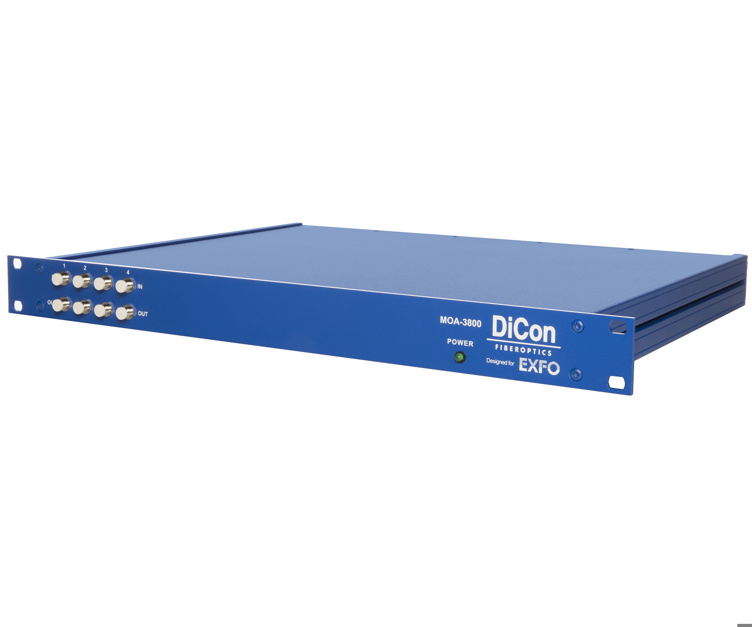

| MOA-3800 monomode — Spécifications optiques1 | |
| Plage d’atténuation2 | 40 dB min. |
| Plage dynamique de puissance3 | -32 à 13 dBm |
| Précision de sortie3 | ± 0,3 dB max. |
| Résolution de réglage | 0,01 dB |
| Perte excédentaire4 (VOA uniquement) | 0,8 dB max. |
| Perte excédentaire4 (auto-ajustable) | 1,6 dB max. |
| PDL de la VOA uniquement5 (0 - 5 dB) | 0,2 dB max.7 |
| PDL de la VOA uniquement5 (5 - 10 dB) | 0,3 dB max.8 |
| PDL de la VOA uniquement5 (10 - 20 dB) | 0,7 dB max.8 |
| PDL de l’auto-ajustable5 (0 - 10 dB) | 0,5 dB max.6 |
| PDL de l’auto-ajustable5 (10 - 20 dB) | 0,7 dB max.8 |
| PDL9 (0 - 15 dB) | 0,15 dB max. |
| PDL9 (15 - 20 dB) | 0,2 dB max. |
| Réflexion arrière | -50 dB max. |
| Puissance optique (VOA uniquement) | 500 mW max. |
| Puissance optique (auto-ajustable) | 200 mW max. |
| Température de fonctionnement | 0 à 50 °C |
| Température d’entreposage | -20 à 60 °C |
| Humidité relative | 0 % à 80 %, sans condensation |
| Répétabilité10 | 0,1 dB max. |
| Durabilité | 1 × 109 cycles min. |
| Type de fibre | Monomode 9/125 µm |
| Plage de longueurs d’onde de fonctionnement | 1290 - 1650 nm |
| MOA-3800 multimode — Spécifications optiques1 | |
| Plage d’atténuation | 30 dB min. |
| Plage dynamique de puissance2 | -30 à 10 dBm |
| Vitesse de réglage | 50 ms min., 1400 ms max. |
| Perte excédentaire3, 4 (VOA uniquement) | 0,8 dB typ., 1,3 dB max. |
| Perte excédentaire3, 4 (auto-ajustable) | 1,8 dB typ., 2,3 dB max. |
| Précision4 (VOA uniquement5) | ± 0,2 dB max. |
| Précision4 (auto-ajustable6) | ± 0,3 dBm max. |
| Résolution (VOA uniquement5) | 0,01 dB |
| Résolution (auto-ajustable6) | 0,01 dBm |
| Réflexion arrière4 | -20 dB max. |
| Puissance optique | 300 mW max. |
| Température de fonctionnement | 0 à 50 °C |
| Température d’entreposage | -20 à 60 °C |
| Humidité relative | 0 % à 80 %, sans condensation |
| Type de fibre | Multimode 50/125 µm ou 62,5/125 µm |
| Plage de longueurs d’onde de fonctionnement | 850 et 1310 nm |
| Monomode : 1. Toutes les spécifications sont sans connecteurs, à 23 ± 5 °C. 2. L’état par défaut hors tension n’ajoute aucune atténuation (transparent). 3. Spécification valable uniquement en mode auto-ajustable en boucle fermée. 4. La perte excédentaire est la perte d’insertion lorsque l’atténuation est réglée à 0 dB. 5. La perte dépendante de la longueur d’onde (PDL/WDL) est définie comme l’écart maximal de la perte d’insertion pour un réglage d’atténuation donné, mesuré de 1528 à 1563 nm. 6. Ajouter 0,1 dB pour un fonctionnement de 1290 à 1330 nm ou de 1570 à 1610 nm. 7. Ajouter 0,2 dB pour un fonctionnement de 1290 à 1330 nm ou de 1570 à 1610 nm. 8. Ajouter 0,3 dB pour un fonctionnement de 1290 à 1330 nm ou de 1570 à 1610 nm. 9. La perte dépendante de la polarisation (PDL) est mesurée à 1550 nm. Ajouter 0,1 dB pour un fonctionnement à 1310 ou 1590 nm. 10. La répétabilité est définie sur 100 cycles. Multimode : 1. Toutes les spécifications sont sans connecteurs, à 23 ± 5 °C. 2. En mode auto-ajustable. 3. La perte excédentaire est la perte d’insertion lorsque l’atténuation ajoutée est réglée à 0 dB. 4. À la longueur d’onde d’étalonnage. 5. Spécification valable pour une plage d’atténuation de 0 à 20 dB. 6. Spécification valable en mode auto-ajustable. Si une unité auto-ajustable est utilisée en mode atténuation, la précision « VOA uniquement » s’applique. | |
| MOA-3800 monomode — Spécifications électriques et mécaniques | |
| Type de verrouillage | Non verrouillant |
| Type de commande | Interface Ethernet avec jeu de commandes SCPI d’EXFO |
| Tension d’alimentation | c.a. 100 - 240 V, 50/60 Hz |
| Dimensions du boîtier | Hauteur : 43,7 mm (1U) Largeur : 483 mm (19 po) Profondeur : 345 mm |
| MOA-3800 multimode — Spécifications électriques et mécaniques | |
| Type de verrouillage | Non verrouillant |
| Type de commande | Interface Ethernet avec jeu de commandes SCPI d’EXFO |
| Tension d’alimentation | c.a. 100 - 240 V, 50/60 Hz |
| Dimensions du boîtier | Hauteur : 88 mm (2U) Largeur : 483 mm (19 po) Profondeur : 434,5 mm |
