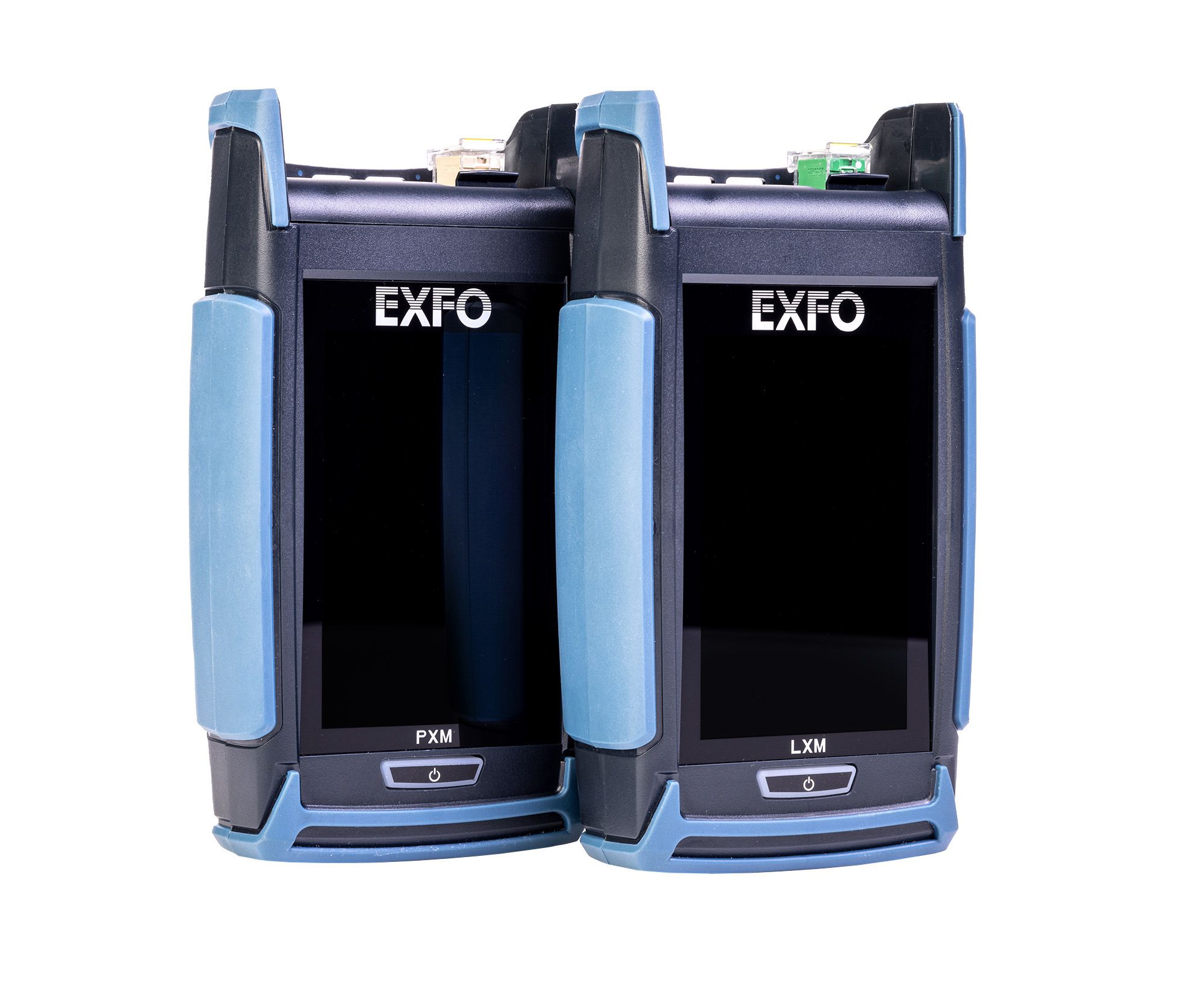

PXM/LXM - OLTS duplex et multifibre

Kit de certification Tier-1 avec source lumineuse et wattmètre, compatible avec divers connecteurs duplex et multifibres. Mesure la perte, la longueur et la polarité en 1 seconde, selon les normes pour fibres monomodes et multimodes.

Fiche technique Manuel utilisateur

Caractéristiques principales

Test duplex et multifibres (jusqu'à 12 natives) à 2 longueurs d'onde en seulement 1 seconde

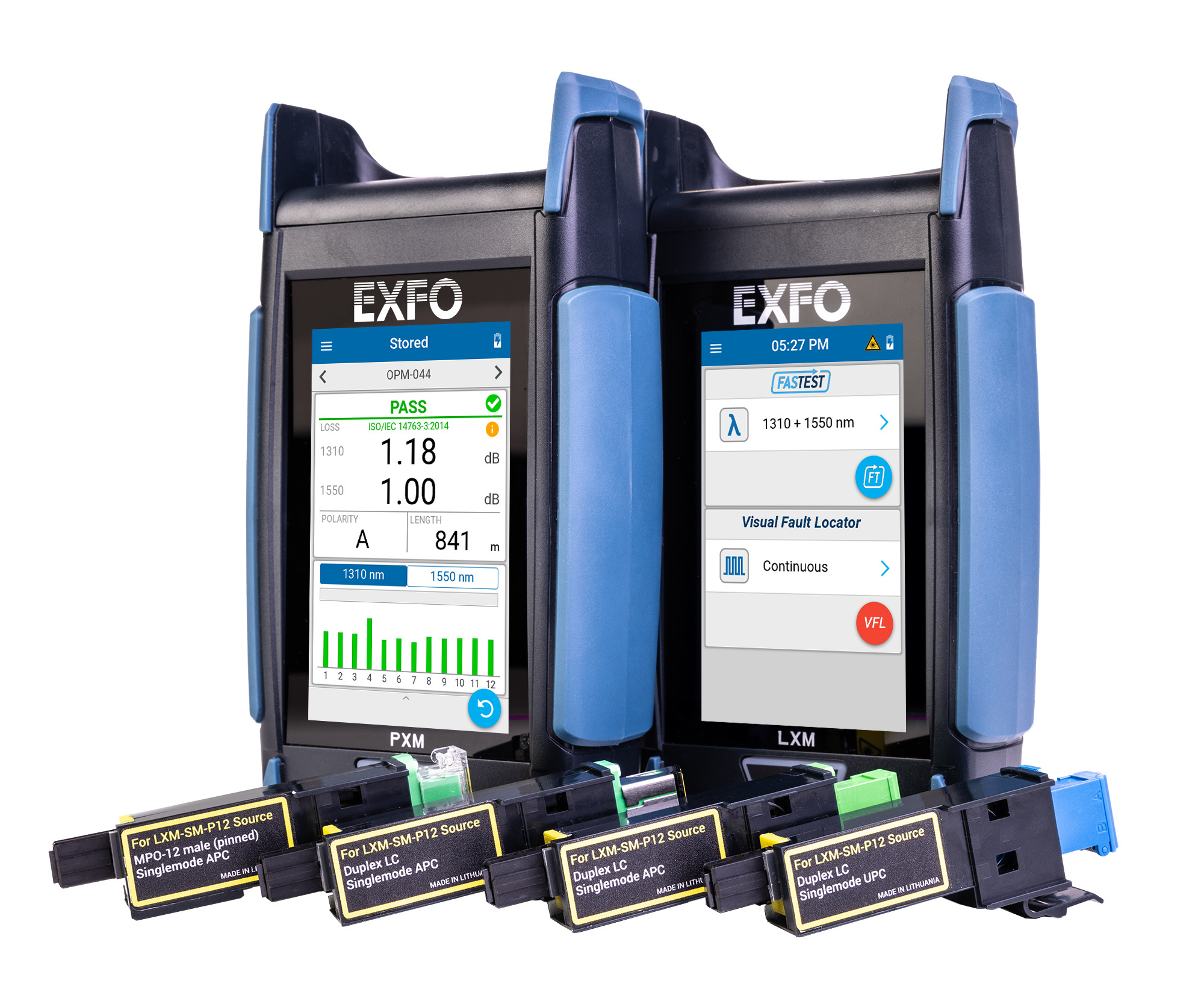

Adaptateurs Click-Out compatibles avec les fibres duplex MDC, SN, LC ainsi que MPO et SYSTIMAX MTP

Conforme à la méthode de référence à un cordon

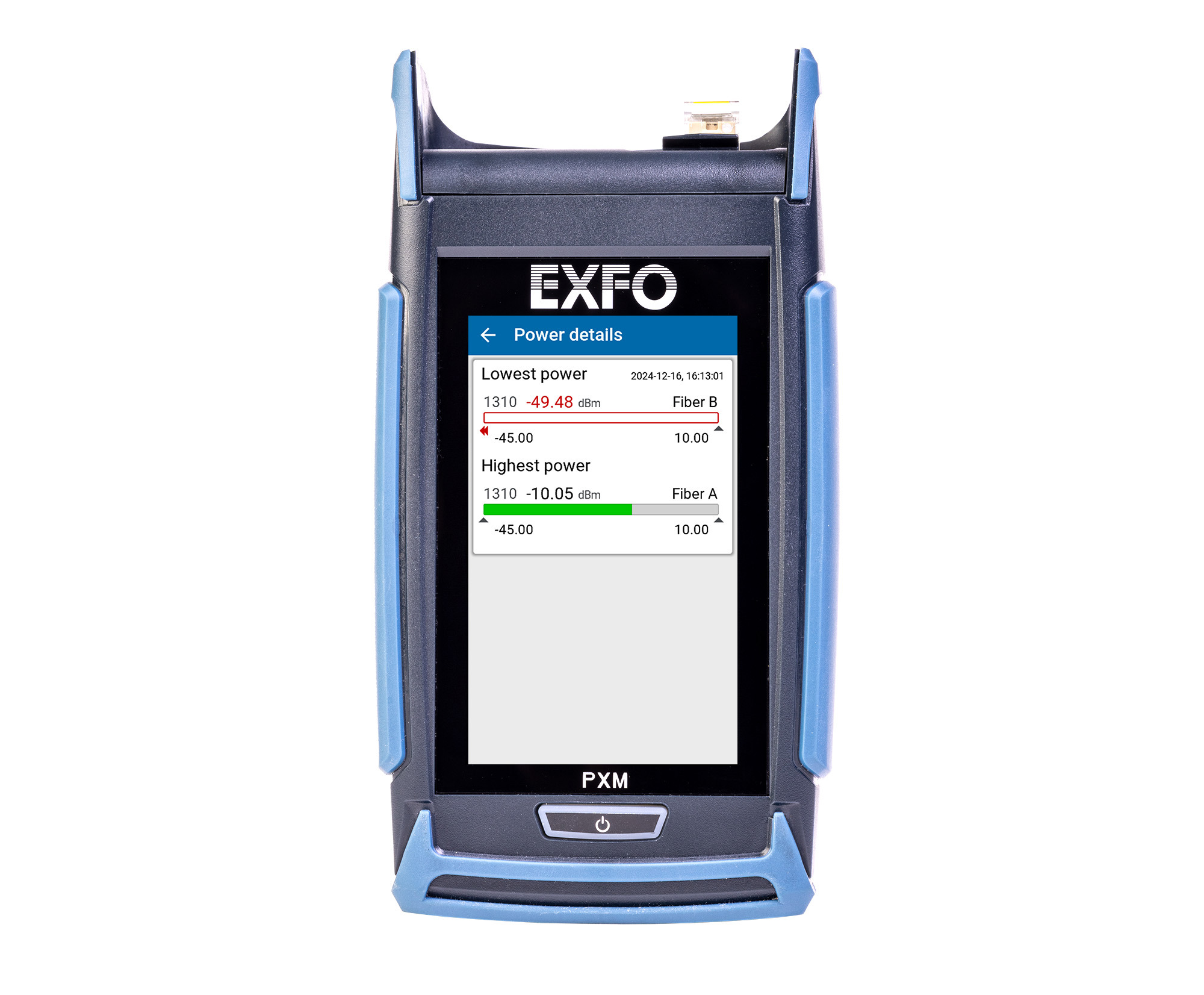

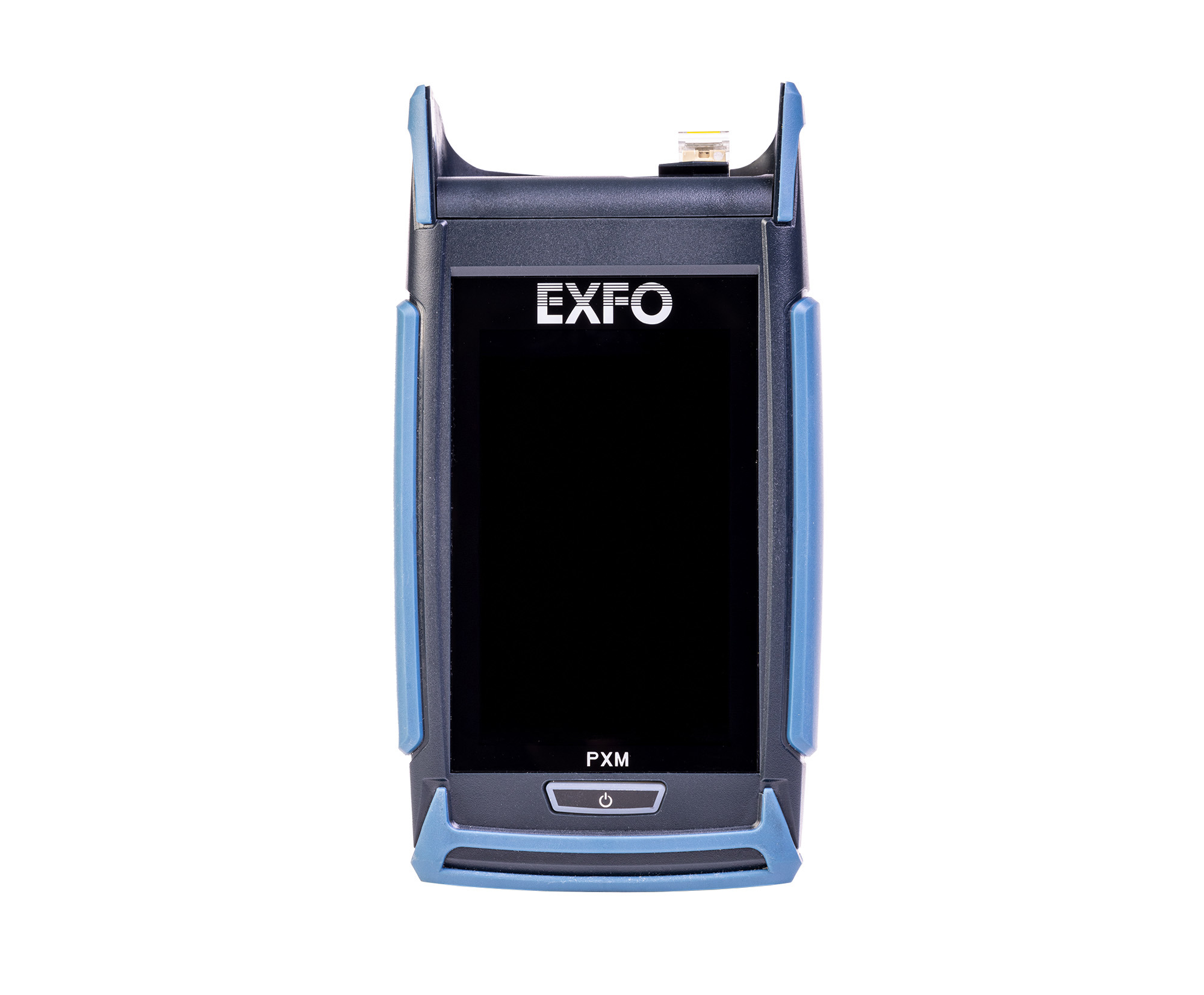

Wattmètre PXM avec connecteur sans contact

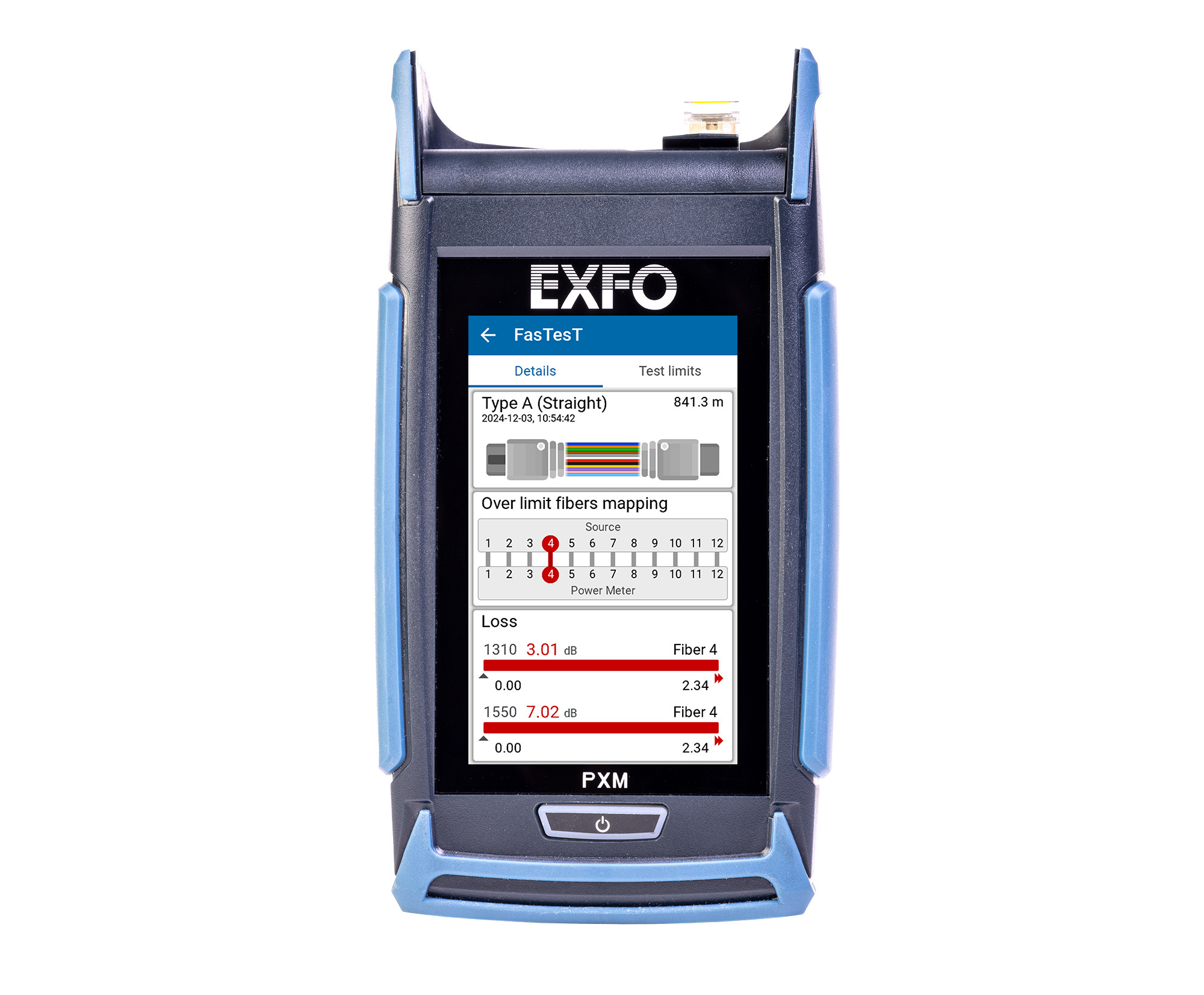

Les résultats des mesures de type de polarité, de perte d'insertion et de longueur en direct sont combinés sur une seule page.

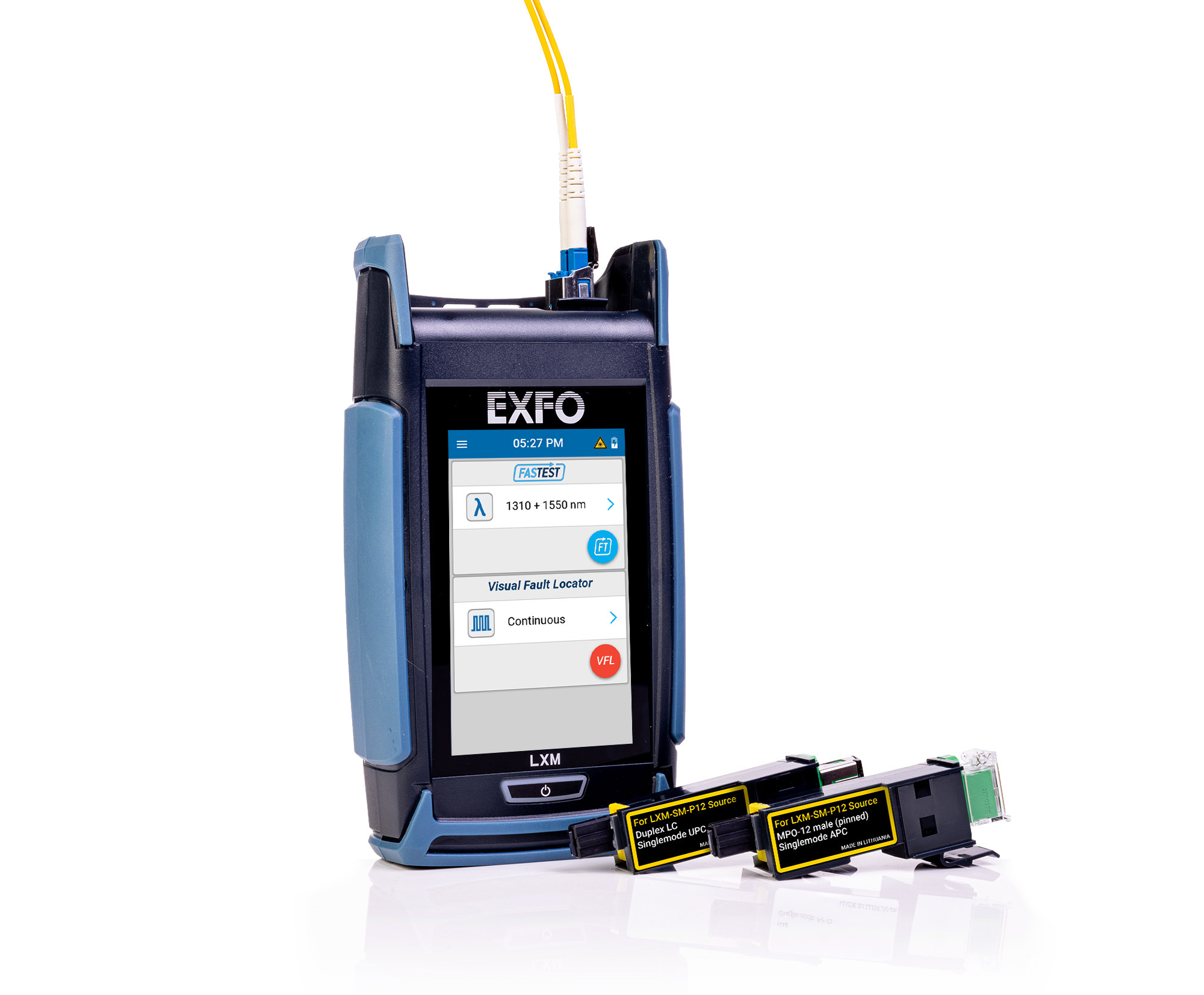

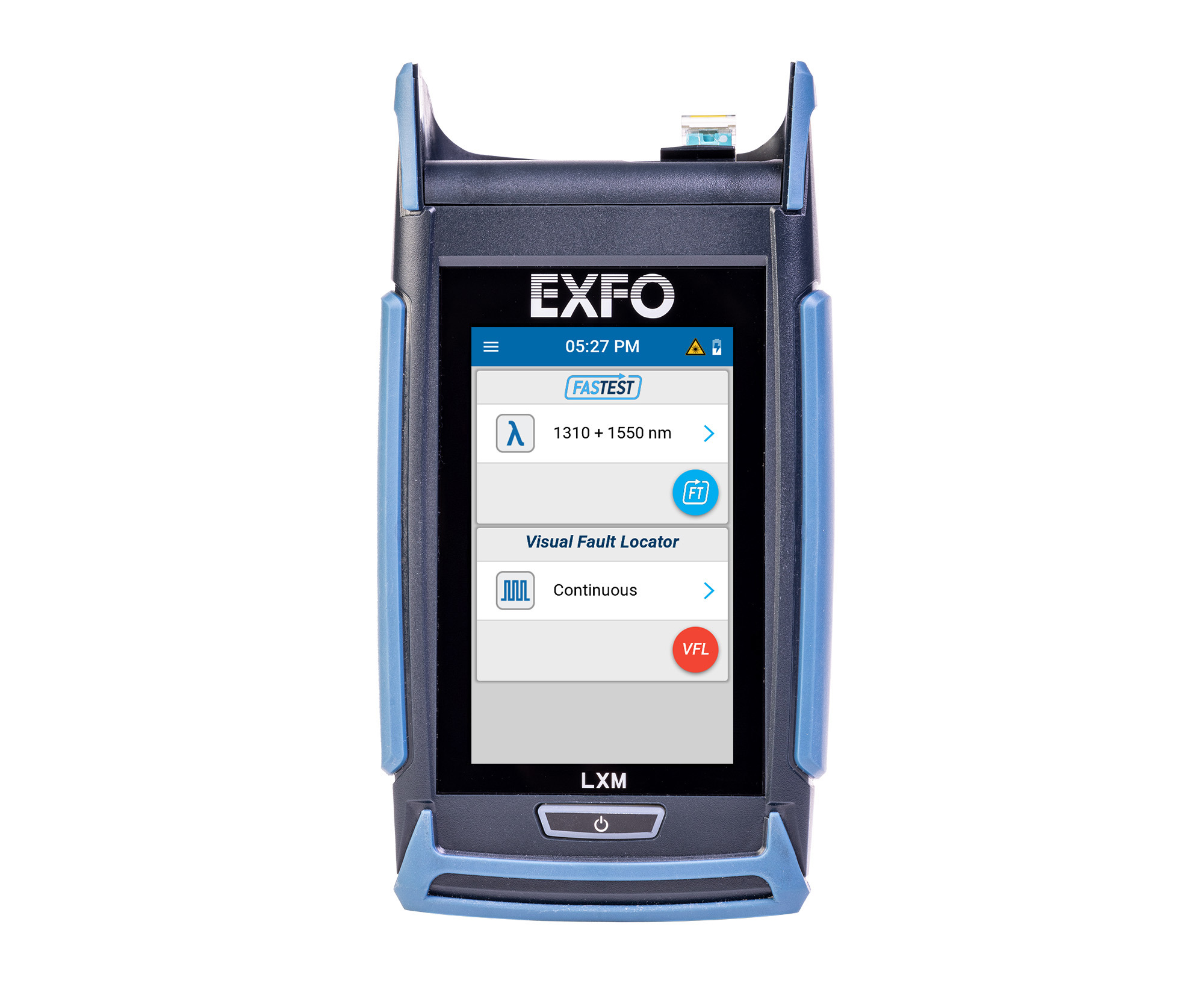

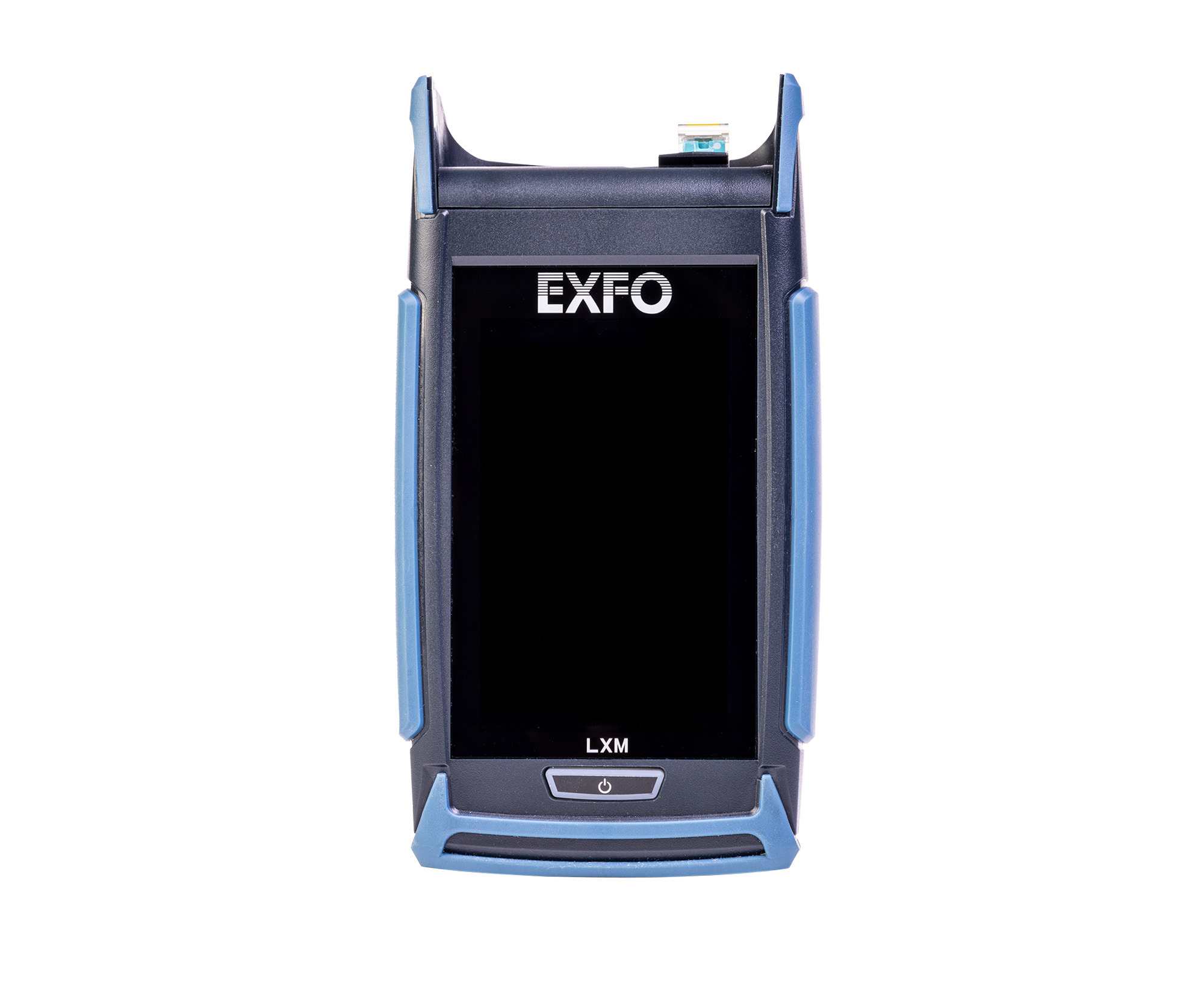

Localisateur visuel de défauts (VFL) en ligne pour le traçage des fibres sur le LXM

Écran tactile couleur de 4 pouces

Téléchargement des résultats des tests et visibilité en temps réel de l'état d'avancement des tâches via EXFO Exchange

Batterie remplaçable sur le terrain et de longue durée (jusqu'à 8 heures)

Applications

Centres de données

Bureaux centraux

Têtes de réseau

Specifications

Spécifications techniques
Automatisation	Yes
Détection de tonalité
Localisateur visuel de défauts
Longueurs d'onde calibrées	850 / 1300 / 1310 / 1550
Mesure de longueurs d'onde multiples
Type de connecteur de fibre	MPO / Duplex / LC / MDC / SN
Type de fibre	Singlemode / Multimode
Type de mesure	Link loss

Fiche technique

Testez, certifiez et livrez des réseaux fiables, avec une rapidité inégalée.

La certification de 1er niveau est essentielle pour garantir la conformité, les performances du réseau et l'évolutivité future, mais elle reste un processus complexe et fastidieux.

La version PRO de PXM/LXM accélère le processus en fournissant des résultats de test en une seconde pour les connecteurs duplex et multifibres.

Prenant en charge différents types de connecteurs, cet instrument unique permet de se conformer aux méthodes de référence à un seul cordon, ce qui accroît la précision et simplifie les processus de test.

En outre, il permet de produire des rapports et d'obtenir une certification conforme aux normes de l'industrie.

L'approche la plus rapide vers la certification de 1er niveau pour fibres duplex et multifibres

Lancée en 2025, la version PRO du PXM/LXM est plus qu'un outil de pointe, c'est un instrument qui transforme la certification des fibres optiques de 1er niveau dans les réseaux de centres de données. Il relève les défis des tests duplex et multifibres, et il n'est donc pas étonnant que le PXM/LXM établisse de nouvelles normes en matière de vitesse et de versatilité. Sa conception intuitive permet aux sous-traitants et aux techniciens des centres de données de tous niveaux d'expérience, travaillant sur des réseaux de toutes tailles, de livrer en toute confiance des certifications de 1er niveau à la fois précises et fiables.

icon the fastest

Rapidité inédite

Mesurez la perte, la longueur et la polarité des liaisons duplex et multifibres à deux longueurs d'onde en seulement 1 seconde.

icon multi-connector compatibility

Compatibilité multi-connecteurs

Passez en quelques secondes d'un test duplex à un test multifibre grâce aux adaptateurs Click-Out brevetés, compatibles avec les fibres duplex MDC, SN, LC ainsi qu'avec les fibres MPO et SYSTIMAX MTP.

icon first-time-right polarity

Bonne polarité du premier coup

Le seul testeur de l'industrie capable de détecter les problèmes de polarité duplex et multifibres cachés dans le câblage principal, garantissant que les fibres sont correctement connectées avant que le réseau ne soit mis en service.

icon standards compliance

Conformité aux normes

Les adaptateurs Click-Out d'EXFO permettent le référencement d'un seul cordon pour le câblage duplex et multifibres, éliminant ainsi les cordons d'adaptateur pour faire correspondre les types de genre épinglés et non épinglés, ce qui assure la conformité aux normes TIA, ISO et CIE.

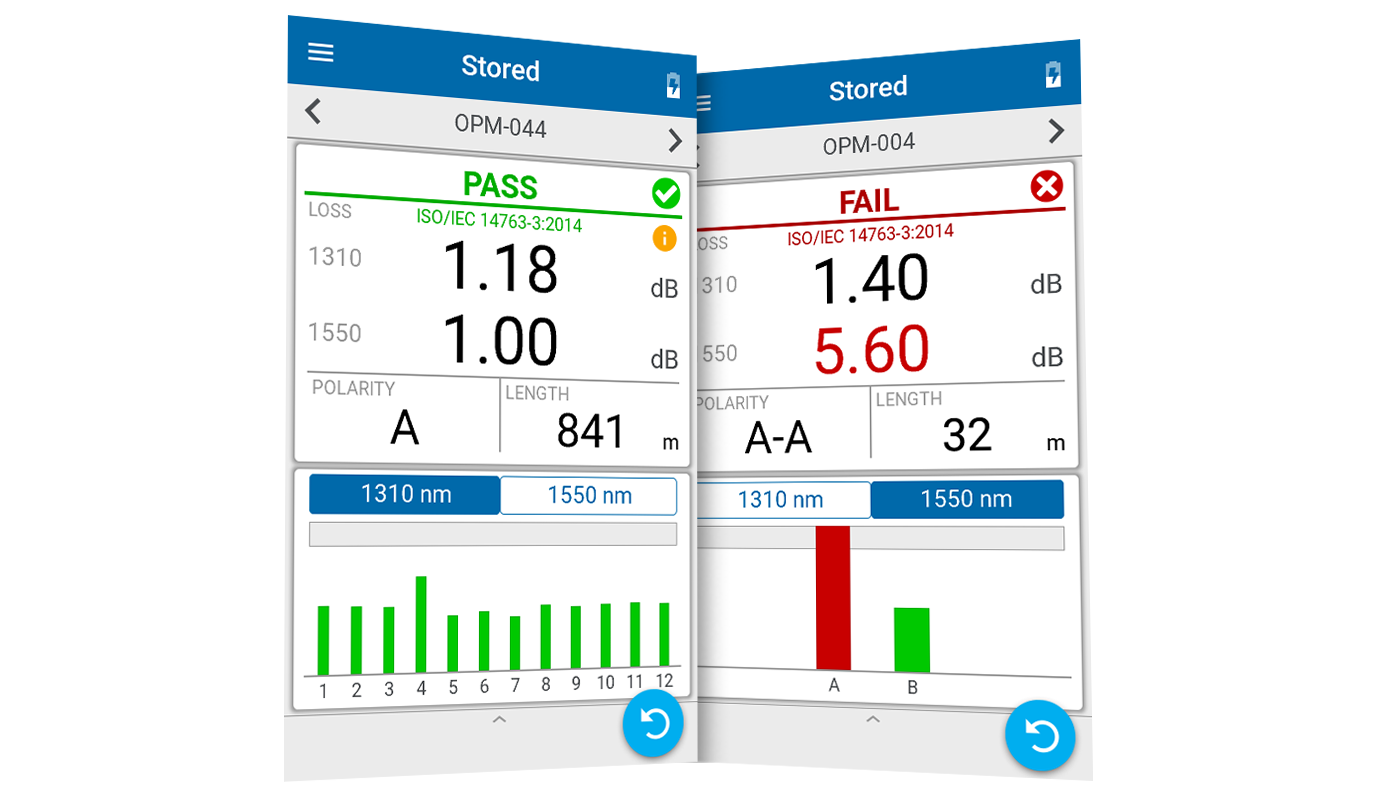

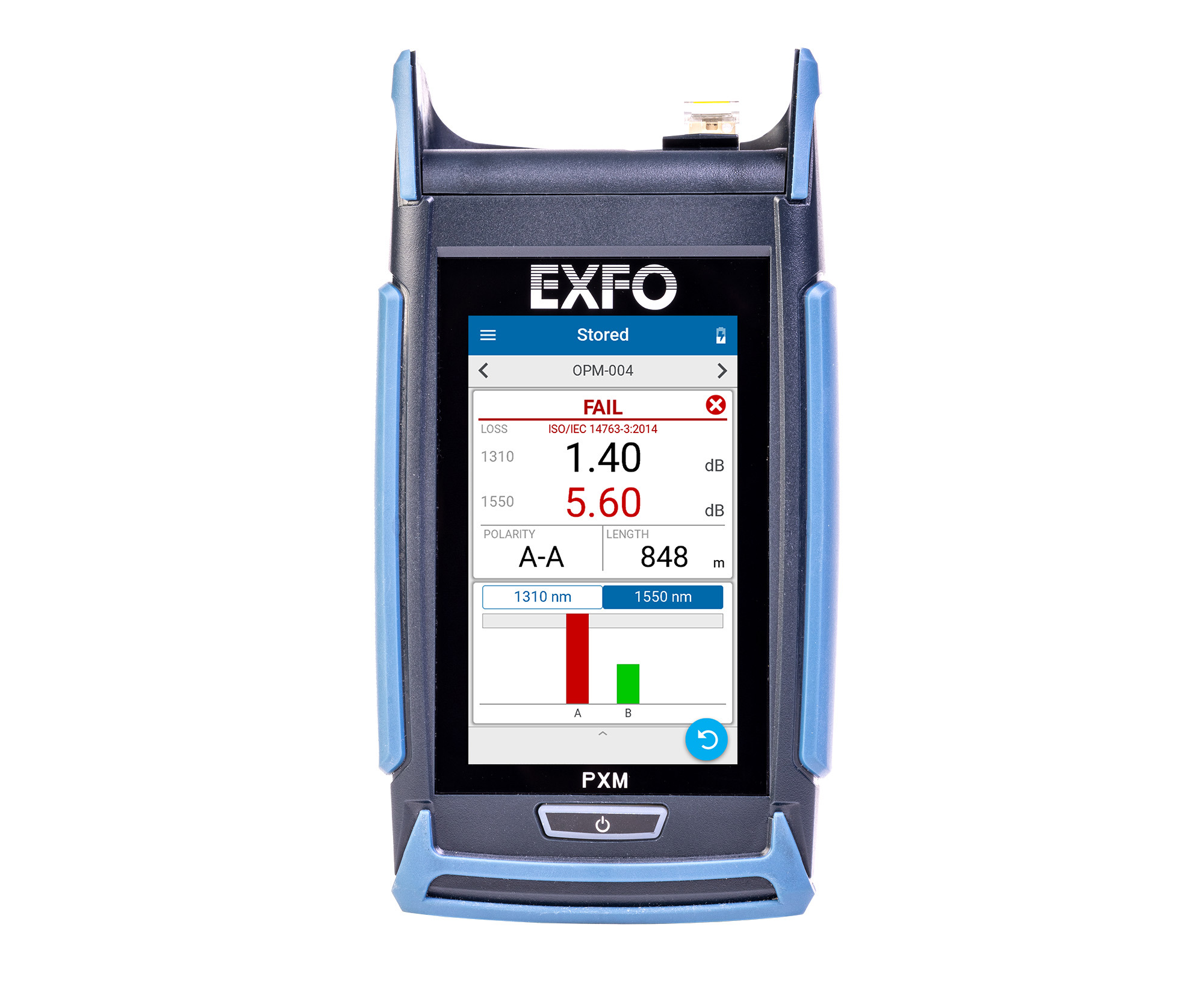

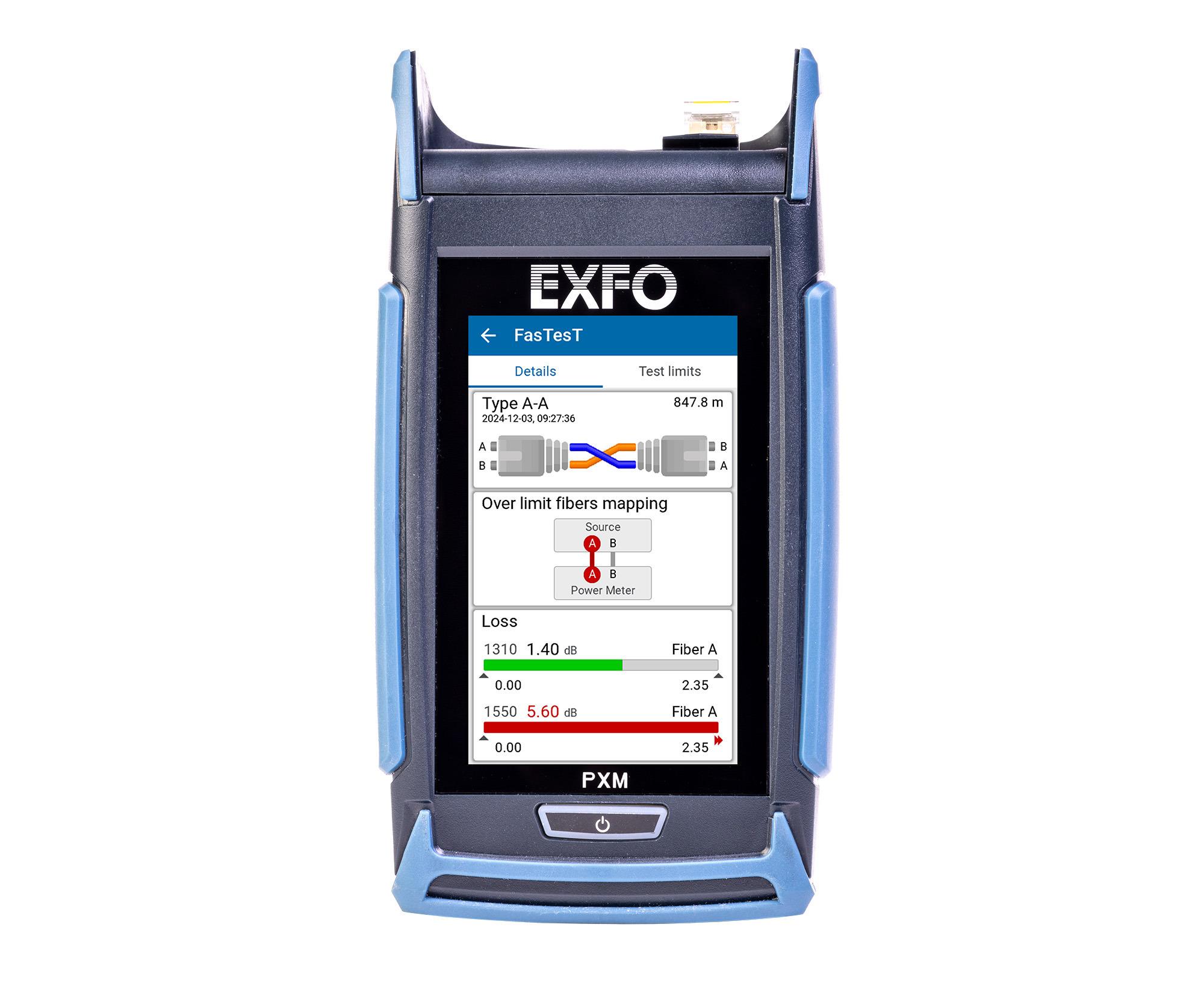

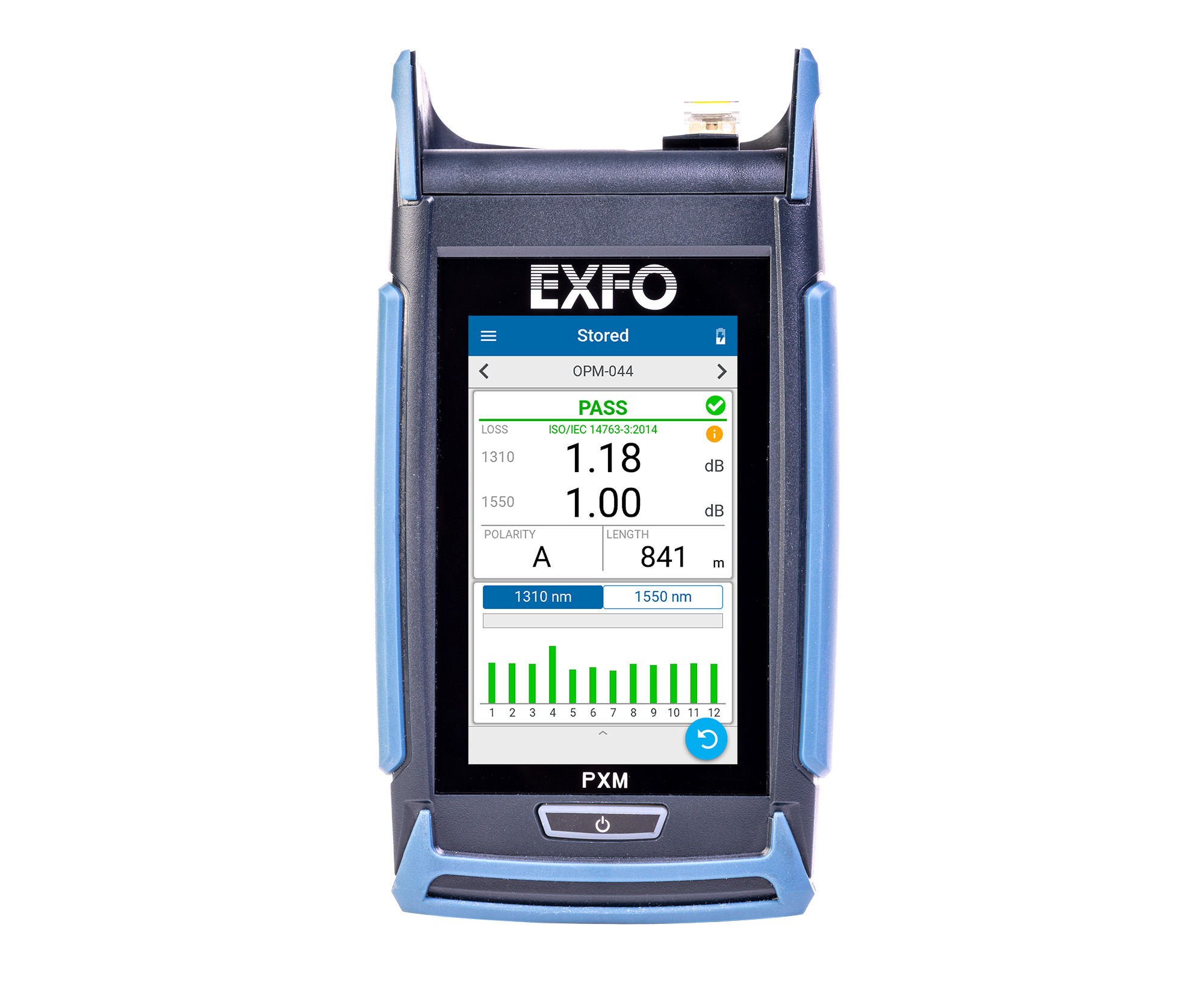

Résultats duplex ou multifibres (réussite/échec) sur une seule page

Consultez les résultats les plus importants sur un seul écran - terminez les tâches plus rapidement et passez à la suivante en toute confiance.

État global de réussite/échec et réussite/échec par fibre avec mesure de la longueur

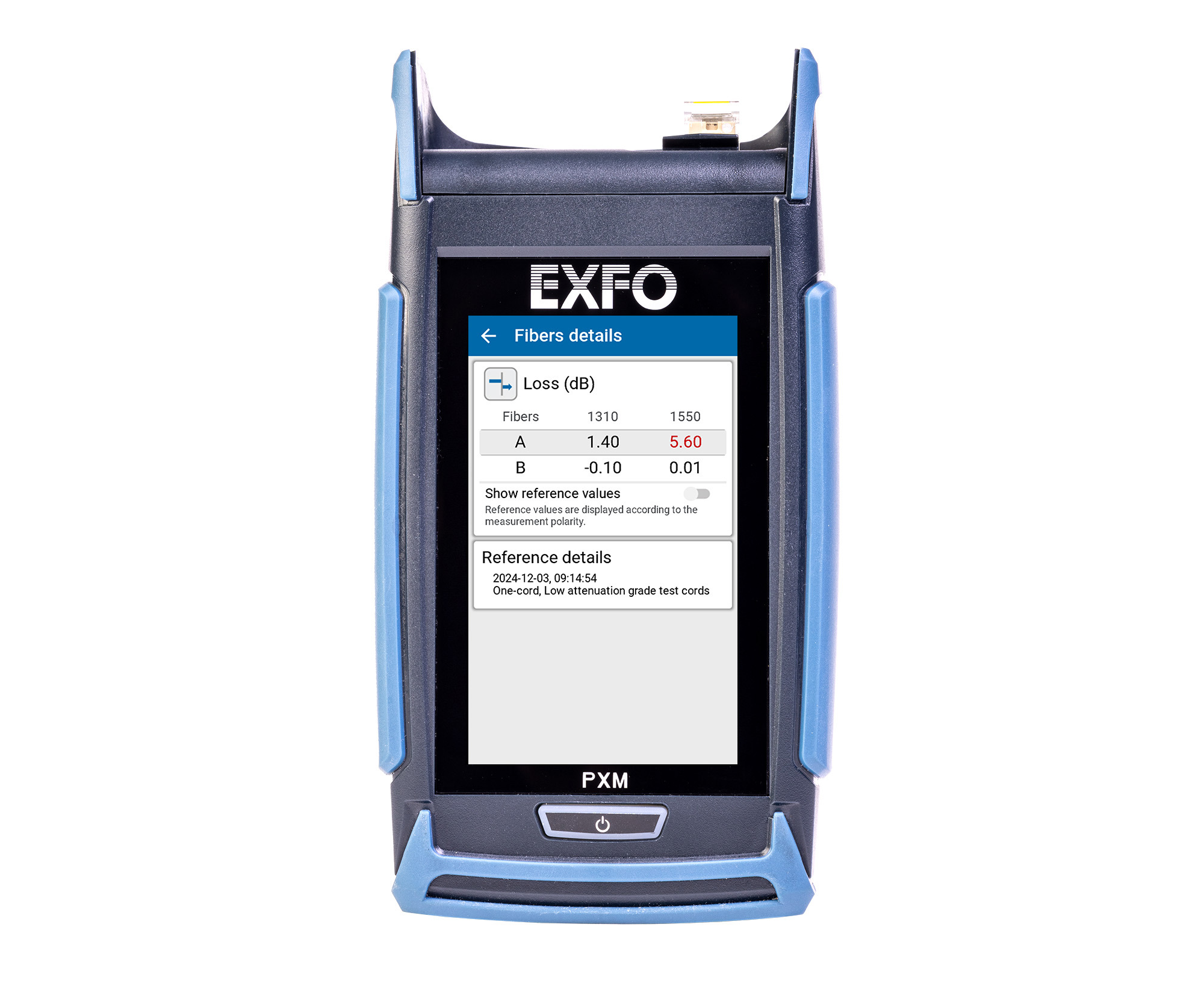

Perte d'insertion par longueur d'onde
Lecture simultanée en direct de toutes les fibres pour test et dépannage accélérés
Type de polarité avec représentation graphique

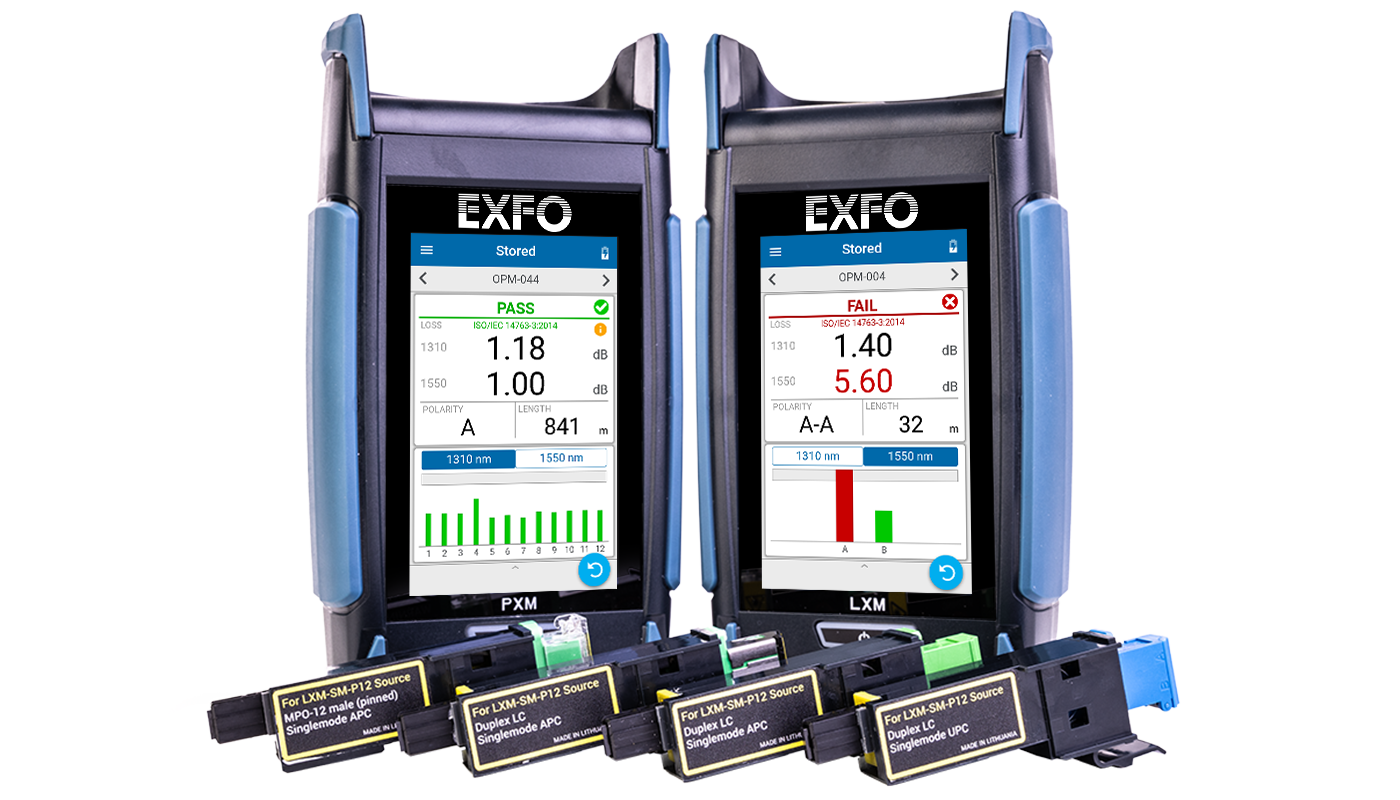

Commutation entre duplex et multifibres tout en garantissant la conformité aux normes

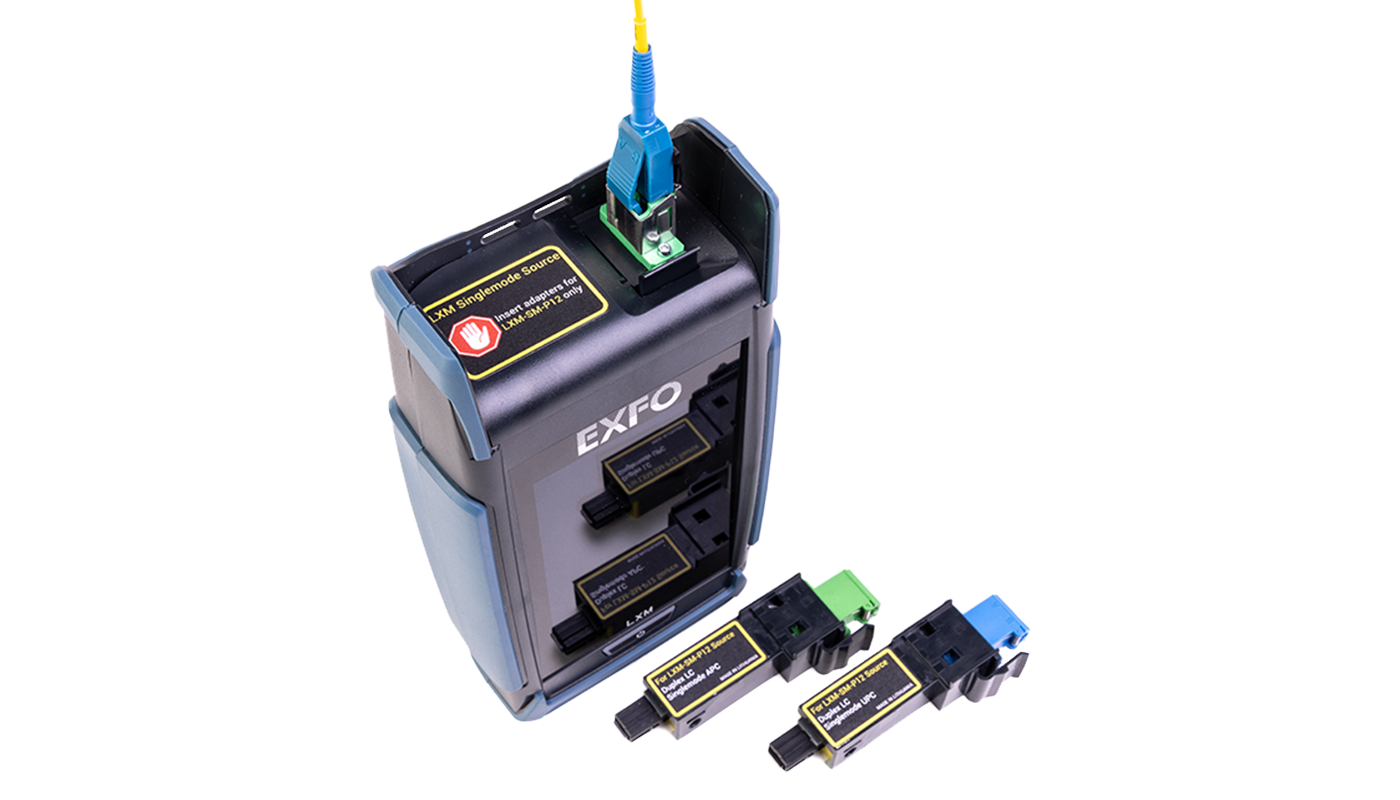

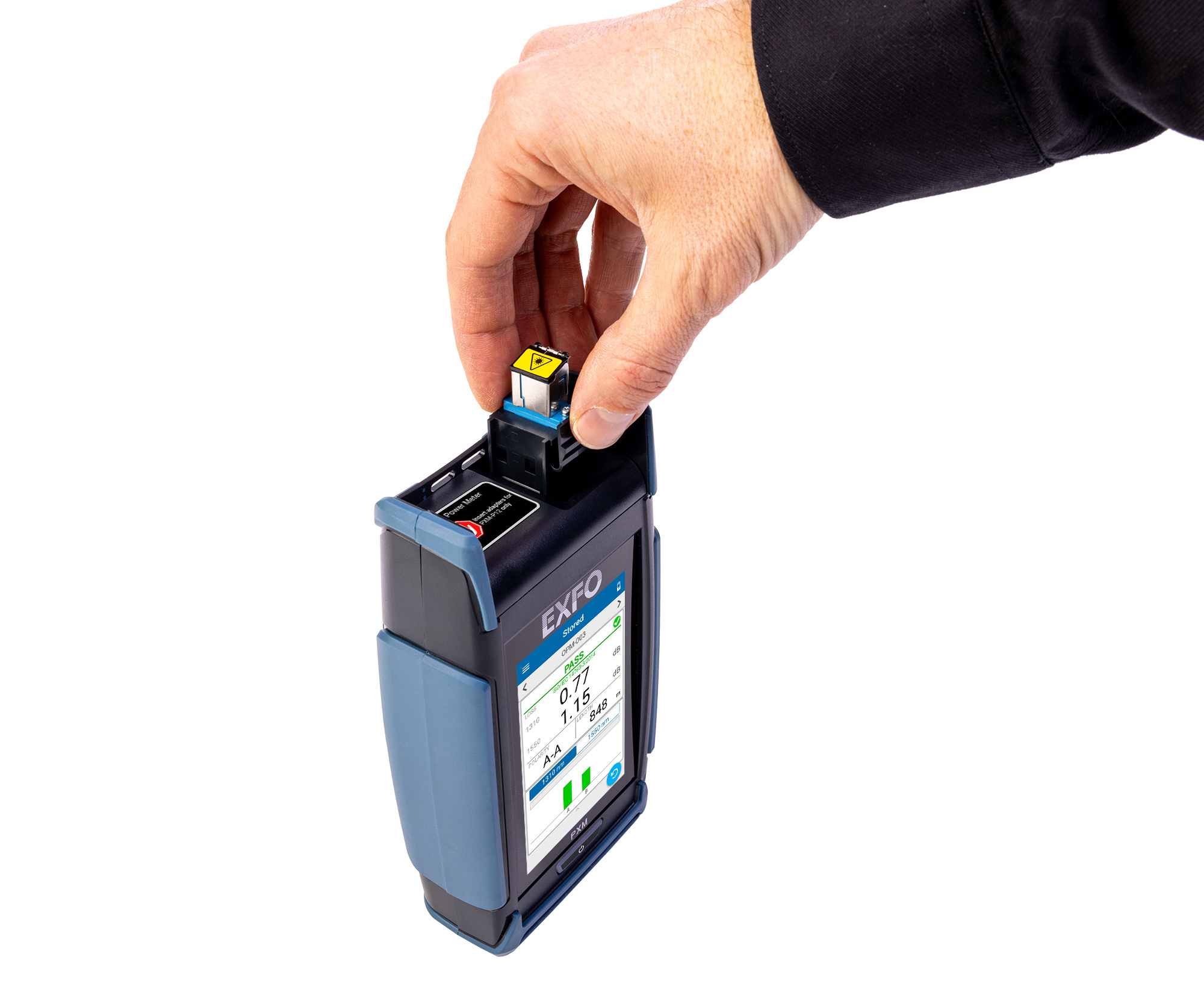

Les adaptateurs Click-Out brevetés d'EXFO permettent de passer rapidement et sans outil d'un test duplex à un test multifibre. Ils prennent en charge une vaste gamme de types de connecteurs, y compris les connecteurs duplex MDC, SN et LC, ainsi que les connecteurs MPO et SYSTIMAX MTP.

Permettant un référencement simplifié en un seul cordon pour une certification conforme aux normes, il offre des tests rapides, polyvalents et fiables pour les réseaux à fibres optiques à haute densité.

Testez au-delà de 12 fibres,
en juste 1 seconde

En plus des tests de fibres en duplex natif et en base 8/12, PXM/LXM permet de tester 16 ou 24 fibres en une seconde seulement, à l'aide de kits doubles ou d'une méthode de bouclage.

Besoin d'aide pour choisir votre solution ? Contactez-nous >

Testez plus vite. Testez plus.

En tant que 1er fournisseur mondial de solutions de test pour la fibre optique, nous avons acquis l'expertise nécessaire pour intégrer des fonctions qui rendent les tests plus intuitifs et plus efficaces.

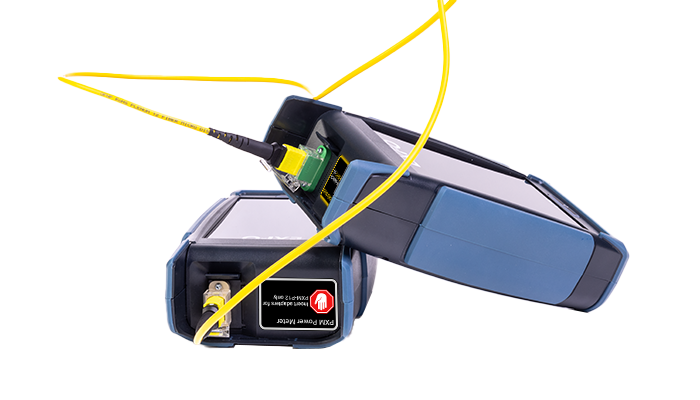

Grand connecteur hybride sans contact : Le PXM est compatible avec les connecteurs APC et UPC, ce qui permet de tester les liaisons multimodes et monomodes. Le grand détecteur de noyau permet au PXM d'effectuer des mesures précises avec une faible incertitude.

Produire des rapports avec FastReporter : Les mesures de puissance ou de perte des wattmètres PXM peuvent être traitées directement par FastReporter.

Écran tactile de qualité smartphone : Les PXM et LXM intègrent des écrans tactiles couleur capacitifs de haute qualité, conçus pour être visibles en plein soleil ou dans des zones sombres, sous n'importe quel angle.
