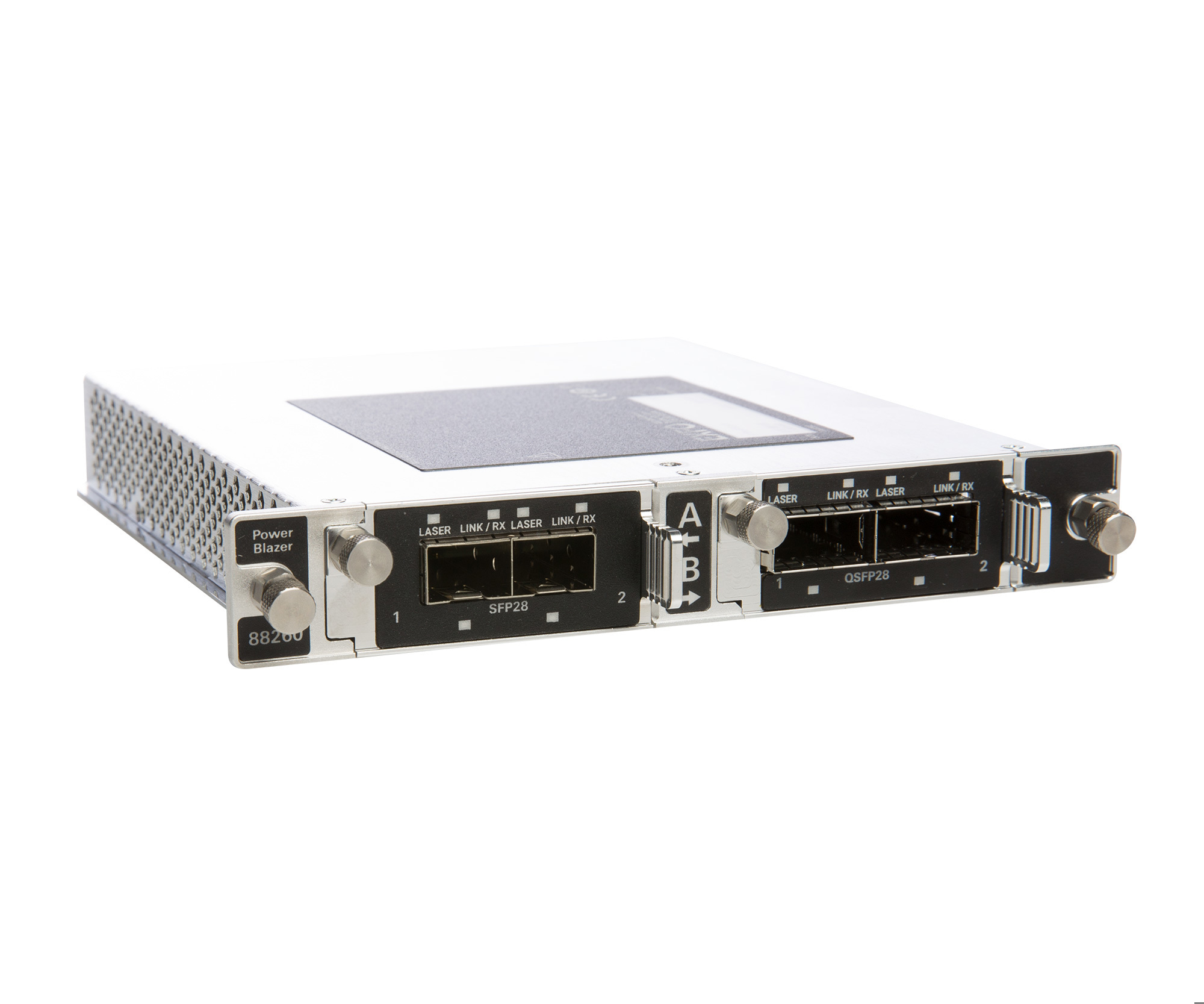

FTBx-88260 - Testeur de réseau 10M à 100G

Tests 10M-100G personnalisables y compris la prise en charge de la cohérence 100ZR, avec une flexibilité multi-interface grâce au Open Transceiver System (OTS) d'EXFO.

Fiche technique Manuel utilisateur

Caractéristiques principales

Avec l'Open Transceiver System (OTS) d'EXFO : une conception innovante et évolutive qui permet à tout émetteur-récepteur (actuel ou futur) de s'intégrer dans une solution de test EXFO.

Prise en charge OTS de plusieurs interfaces : double SFP28, double QSFP28, simple CFP4

Capacité de test Ethernet à double port jusqu'à 50GE, y compris une suite complète de tests Ethernet

Application de test iOptics permettant de valider rapidement l'intégrité d'un dispositif optique en utilisant une configuration minimale

Compatible avec la plateforme de montage en rack LTB-8 d'EXFO, avec possibilité de remplacement à chaud pour une utilisation en laboratoire.

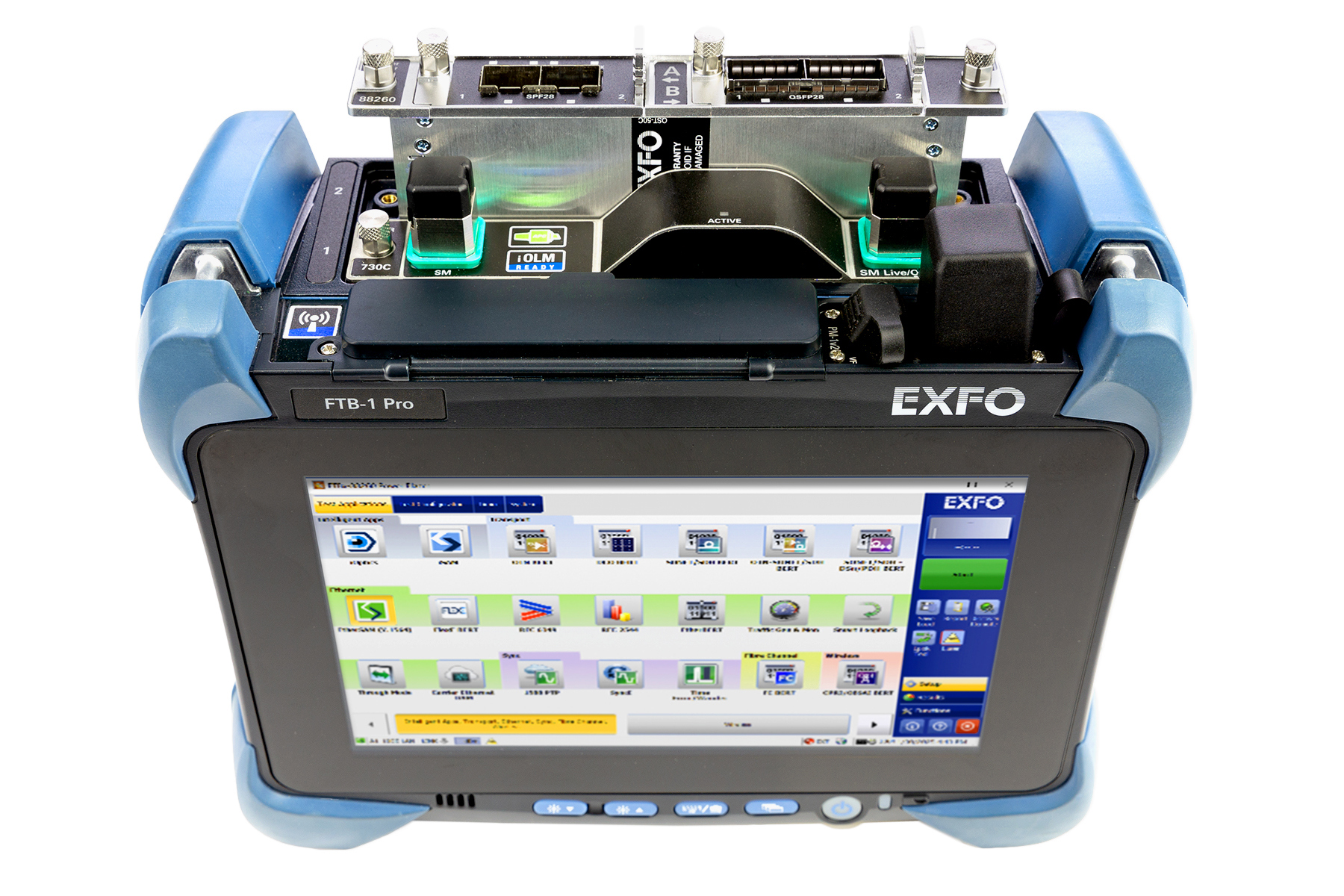

Compatible avec la plateforme FTB-2 Pro capable de faire fonctionner jusqu'à deux modules simultanément pour un maximum de quatre ports 25 GigE

Compatible avec la plateforme FTB-4 Pro capable de faire fonctionner jusqu'à quatre modules simultanément pour un maximum de huit ports 25 GigE.

Combinez avec le module FTBx-88200NGE pour une solution de test unique de 10M à 100G

Supporté par EXFO Multilink, une application basée sur le web pour faciliter la gestion multi-utilisateurs et l'accès à distance.

Applications

Test et diagnostic du réseaux Ethernet/IP jusqu'à 100G

Validation du réseau de transport 5G (fronthaul, midhaul, backhaul)

Centres de données

Specifications

Spécifications techniques
Compatibilité avec EXFO Exchange
Débits de données supportés	1G / 10G / 100G / 10M / 100M / 2.5G / 5G / 25G / 40G / 50G
Support OTS	QSFP28 / QSFP-DD
Type de produit	Module
Type de test	Ethernet / Fibre channel / Transport / Wireless / EtherBERT / RFC 2544 / EtherSAM (Y.1564) / RFC6349 / iOptics / DCO BERT (Coherent) / SONET / SDH BERT / DSn / PDH BERT / FlexE BERT / SyncE / TE / Wander / CPRI / eCPRI / 1588 PTP / Carrier Ethernet OAM / THrough Mode / OTN BERT

Fiche technique

Description

Rapid evolution in transceiver technology

Whether motivated by cost, power requirements, space or increased demand for bandwidth, pluggable transceivers are evolving rapidly. Predicting how long an existing transceiver will be required before another comes along to take its place is tough—making the obsolescence of today’s hardware simply a waiting game.

Another challenge is that network operators and data centers still need to support existing technologies, but also be ready to address new rates and technologies without always doing forklift upgrades. Whether we consider SFP and SFP+ (for rates up to 10G) or QSFP28 and CFP4 (for 100G) or SFP28 (for 25G rates), it’s clear that integrating all these into a network—as well as testing and validating them—is a huge task. The smart move is to allocate budget for versatile—not limited—solutions.

EXFO’s Open Transceiver System (OTS)

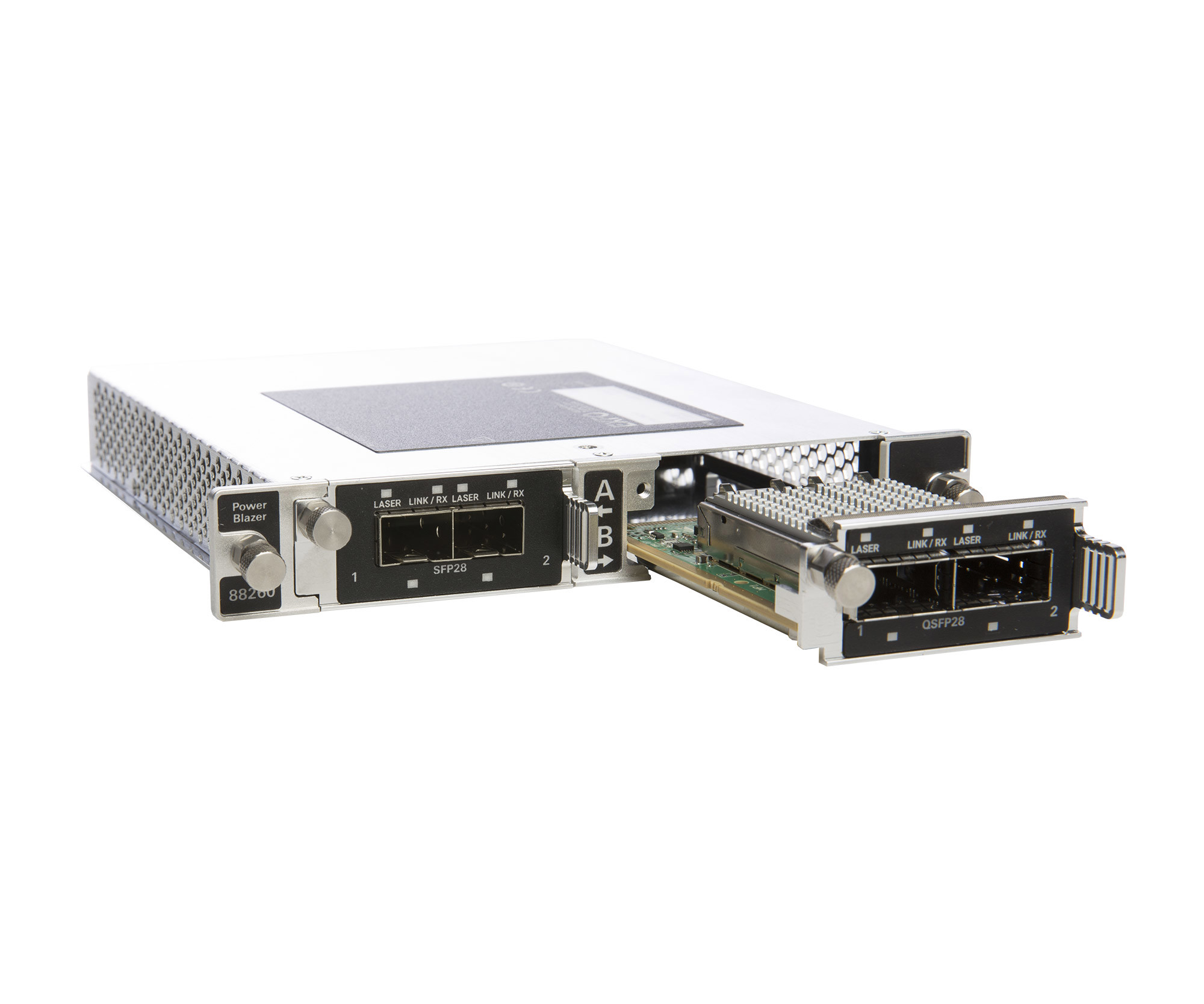

Introducing a new concept for the latest Power Blazer modules: EXFO’s Open Transceiver System (OTS). The OTS is an innovative, evolutionary design enabling any transceiver (now or future) to fit into an EXFO test solution. Benefits include:

Experience ultimate flexibility—swap out OTS modules right in the field, lab or on the production floor, choosing only the ones needed for whichever applications, rates or technologies under test.
Save tens of thousands of dollars by eliminating the necessity to completely replace an expensive testing module. Instead, change a less costly OTS module and extend the life of testing equipment.
Support multiple transceiver types simultaneously with a future-proof architecture designed to handle both current and upcoming high-speed transceiver technologies as they are developed and launched.

Support for multiple transceiver types

Dual SFP28

10G / 25G / FC32x data rates
Ethernet Dual Port testing (EBERT, RFC2544, ESAM, TGEN), OTN, SONET/SDH, FC testing
The dual port can be shared with another OTS module, one port from each OTS module

Dual QSFP28

40G/100G data rates
Framed Ethernet Dual Port testing (EBERT, RFC2544, ESAM, TGEN), OTN testing
The dual port can be shared with another OTS module, one port from each OTS module

Single CFP4

100G data rate
Ethernet Dual Port testing (EBERT, RFC2544, ESAM, TGEN), OTN testing
The dual port can be shared with another OTS module, one port from each OTS module

Sync

Built-in GPS
Ideal solution for latency and clock testing
Next-generation timing application

Première unité de test portable sur le terrain de l'industrie prenant en charge l'interface cohérente 100ZR

Longueurs d'onde DWDM à 100 Gbit/s avec une portée allant jusqu'à 300 km
Transpondeur cohérent QSFP28 à faible consommation (< 5 watts) pour une migration et un déploiement aisés.

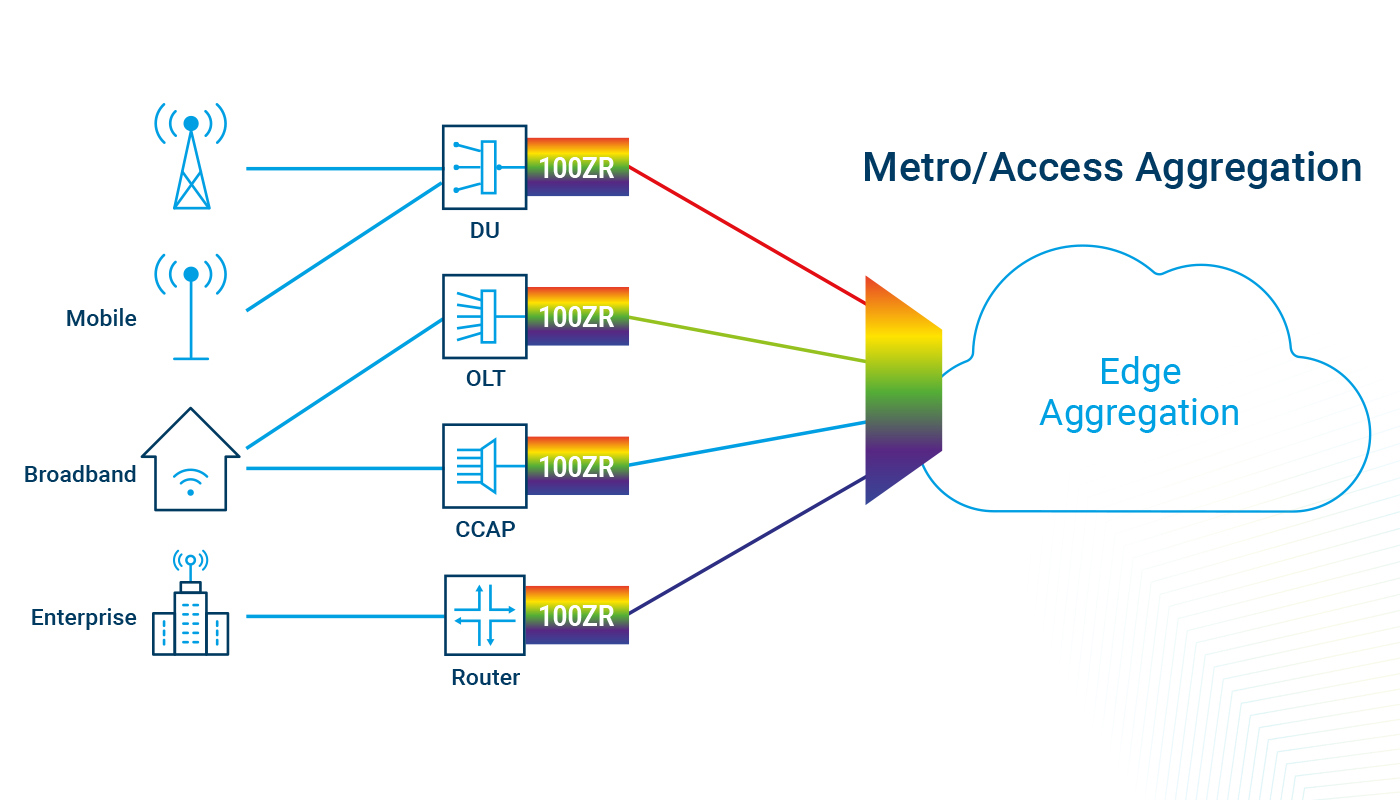

Cas d'utilisation : Agrégation de réseaux métropolitains et de périphérie, backhaul mobile 5G et connectivité middle mile pour le haut débit rural.

Testez les transpondeurs d'aujourd'hui.
Soyez prêt pour ceux de demain.

OTS est un concept novateur et évolutif qui permet à n'importe quel transpondeur (actuel ou futur) de s'adapter à une solution de test EXFO.

Faites l'expérience d'une flexibilité ultime — remplacez les modules OTS sur le terrain, en laboratoire ou sur le plancher de production, en choisissant seulement ceux qui sont nécessaires pour les applications, les taux ou les technologies à l'essai.
Réduire les coûts de manière significative en éliminant la nécessité d'acheter une unité de test entièrement nouvelle. Au lieu de cela, changez un module OTS moins coûteux et prolongez la durée de vie de l'équipement de test.
Prise en charge simultanée de plusieurs types de transpondeurs grâce à une architecture à l'épreuve du temps conçue pour prendre en charge les technologies de transpondeurs à grande vitesse actuelles et futures, au fur et à mesure de leur développement et de leur lancement.

dual SFP28, single CFP4, dual QSFP28 sync

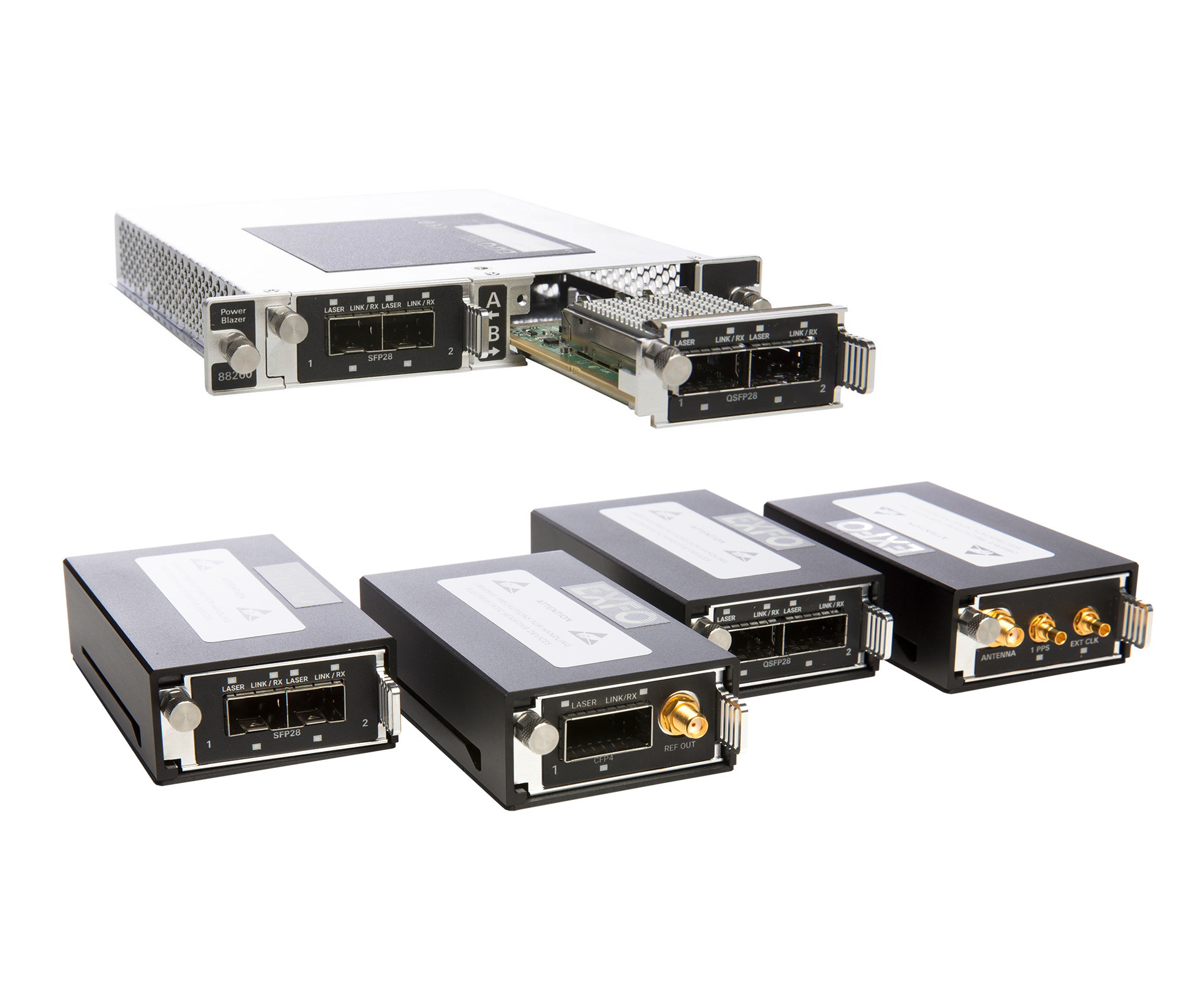

De gauche à droite : Double SFP28, Simple CFP4, Double QSFP28, Sync

Prise en charge de plusieurs types de transpondeurs

Prise en charge de l'interface électrique (à l'aide d'un adaptateur) :

10M, 100M, 1G, 2.5G, 5G et 10G électrique

Double SFP28

Débit de données : 10G / 25G / FC32x
Ethernet double port (EBERT, RFC2544, ESAM, TGEN), OTN, SONET/SDH, tests FC

Double QSFP28

Débit de données : 40G/100G
Double port Ethernet encadré (EBERT, RFC2544, ESAM, TGEN), test OTN

Simple CFP4

Débit de données : 100G
Double port Ethernet (EBERT, RFC2544, ESAM, TGEN), test OTN

SYNC

GPS intégré
Solution idéale pour les tests de latence et d'horloge
Applications de synchronisation et de temporisation : 1588 PTP/SyncE, Wander et erreur de temps

Partager les résultats des tests. Renforcer la conformité. Exploitez les données.

Solution cloud pour partager les résultats de tests et assurer la conformité.

Associée aux équipements de test de pointe d'EXFO, cette solution fiable hébergée dans le nuage dirige tout un écosystème, tout en s'intégrant facilement aux processus existants.
