Spécifications complètes

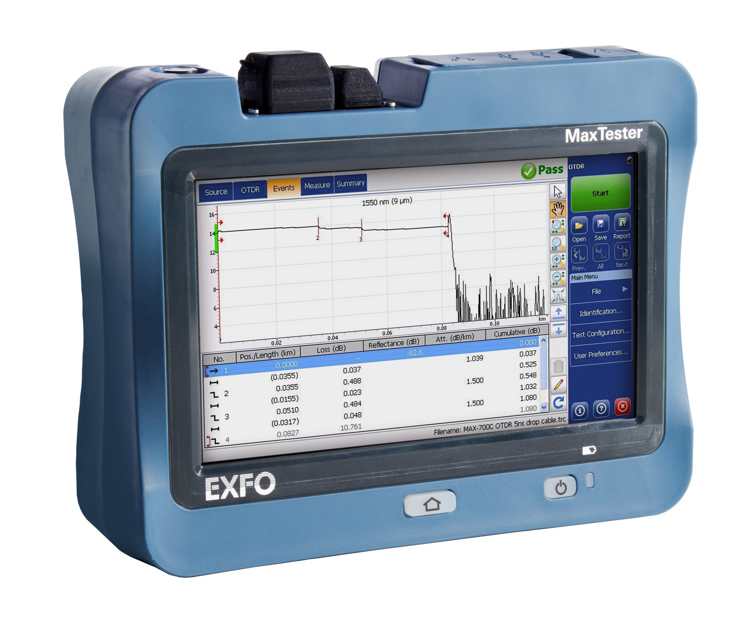

MaxTester 735D - réflectomètre optique temporel (OTDR) pour PON/métro FTTx/MDU

Téléchargez la fiche technique
Téléchargez la fiche technique
Aperçu
Réflectomètre haute résolution pour le test des réseaux métropolitains et la caractérisation des répartiteurs dans les applications PON FTTx. Optimisé pour une utilisation pendant le déploiement et le dépannage des réseaux métropolitains/centraux et FTTx/MDU.
MaxTester 735D - réflectomètre optique temporel (OTDR) pour PON/métro FTTx/MDU

Caractéristiques principales

  • Plage dynamique jusqu'à 42 dB pour une distance point à point (P2P) jusqu'à 144 km
  • Prise en charge des répartiteurs PON à nombre élevé de ports (jusqu'à 1x128)
  • Test de la fibre active
  • Zones mortes courtes : zone morte d'événement (EDZ) = 0,5 m ; zone morte d'atténuation (ADZ) = 2,0 m ; zone morte PON = 25 m
  • Port unique pour le dépannage en service avec un wattmètre PON en ligne de 1 490/1 550 nm (en option)
  • Compatible iOLM : acquisitions multiples en une seule touche, avec des résultats visuellement clairs de type « go/no-go »

Applications

  • Tests FTTx/MDU dans les réseaux PON
  • Tests des réseaux métropolitains/centraux (P2P)
  • Automatisation de la fabrication

Specifications

General specifications
Size (H × W × D)166 mm × 200 mm × 68 mm (6 9/16 in × 7 7/8 in × 2 3/4 in)
Weight (with battery)1.5 kg (3.3 lb)
TemperatureOperating
Storage
–10 °C to 50 °C (14 °F to 122 °F)
–40 °C to 70 °C (–40 °F to 158 °F)b
Relative humidity0 % to 95 % non-condensing
b. –20 °C to 60 °C (–4 °F to 140 °F) with the battery pack.
Spécifications générales
Taille (H × L × P)166 mm × 200 mm × 68 mm (6 9/16 in × 7 7/8 in × 2 3/4 in)
Poids (avec batterie)1,5 kg (3,3 lb)
TempératureFonctionnement
Entreposage
–10 °C à 50 °C (14 °F à 122 °F)
–40 °C à 70 °C (–40 °F à 158 °F) b
Humidité relative0 % à 95 % sans condensation
a. Toutes les spécifications sont valables à 23 °C ± 2 °C avec un connecteur FC/APC, sauf indication contraire. b. –20 °C à 60 °C (–4 °F à 140 °F) avec la batterie.
