| Spécifications du microscope d’inspection de fibres Wi-Fi (FIP-435B)b | |
| Dimensions (H x l x P) | 55 mm x 39 mm x 207 mm (2 3/16 po x 1 1/2 po x 8 1/8 po)c |
| Poids | 0,3 kg (0,66 lb) |
| Résolution | 0,55 µm |
| Capteur de caméra | CMOS de 5 mégapixels |
| Capacité de détection visuelleh | <1 µm |
| Champ de visionh | 304 µm x 304 µm (fort grossissement) 608 µm x 608 µm (moyen grossissement) 912 µm x 912 µm (faible grossissement) |
| Source de lumière | DEL bleue |
| Technique d’éclairage | Coaxiale |
| Bouton de capture | De série sur tous les modèles |
| Bouton de grossissement | De série sur tous les modèles |
| Grossissement numérique | Trois rapports |
| Connecteur | Micro USB |
| Connectivité | Wi-Fi 802.11g |
| Bande de fréquence | 2,4 GHz |
| Compatibilité avec les systèmes d’exploitation d’appareils intelligentsd | Android v. 4.4 et versions plus récentes, iOS v. 9 et versions plus récentes |
| Alimentation | 1 pile amovible |
| Autonomiee | ≥ 8 heures |
| Temps de rechargef | ≤ 4 h |
| Gamme de distanceg | 2,5 m (8,2 pi) |

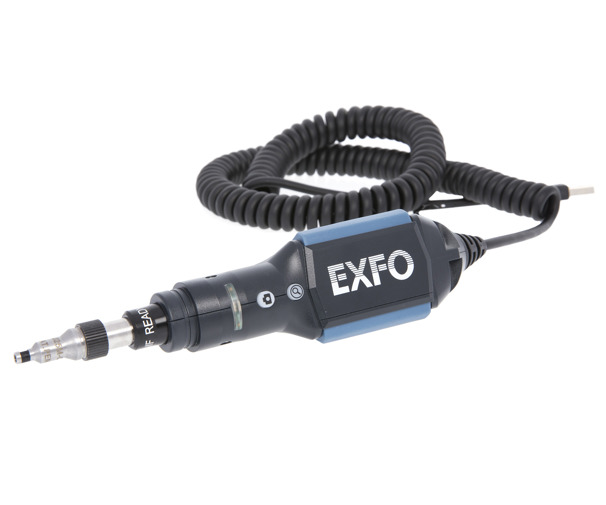

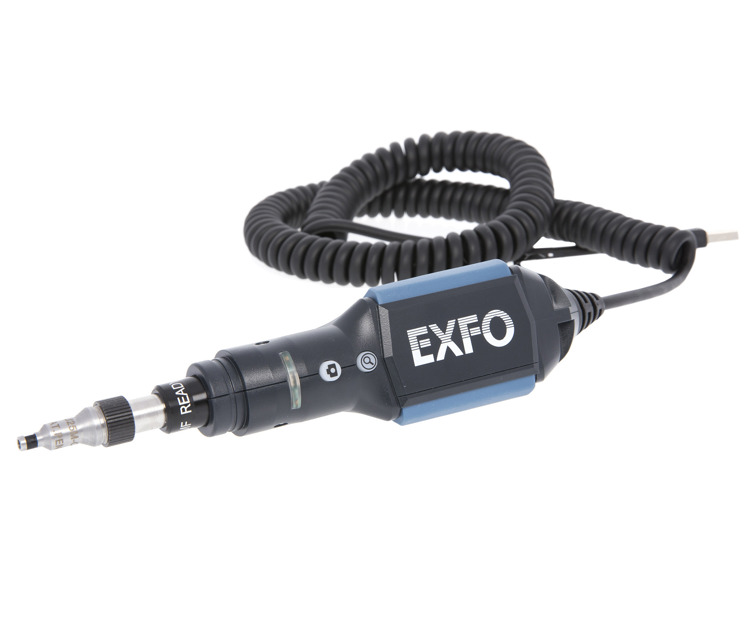

| Spécifications du microscope d’inspection de fibres USB (FIP-4X0B)b | |
| Dimensions (H x l x P) | 47 mm x 42 mm x 162 mm (1 7/8 po x 6 1/8 po x 2 po) |
| Poids | 0,3 kg (0,66 lb) |
| Résolution | 0,55 µm |
| Capteur de caméra | CMOS de 5 mégapixels |
| Capacité de détection visuelle | <1 µm |
| Champ de vision | 304 µm x 304 µm (fort grossissement) 608 µm x 608 µm (moyen grossissement) 912 µm x 912 µm (faible grossissement) |
| Source de lumière | DEL bleue |
| Technique d’éclairage | Coaxiale |
| Bouton de capture | De série sur tous les modèles |
| Bouton de grossissement | De série sur tous les modèles |
| Grossissement numérique | Trois rapports |
| Connecteur | USB 2.0, au minimum |
| Spécifications du wattmètre intégré [GeX] (en option)a | |
| Longueurs d’onde étalonnées (nm) | 850, 1 300, 1 310, 1 490, 1 550, 1 625 et 1 650 |
| Plage de puissance (dBm)b | de 27 à -50 |
| Incertitude (%)c | ±5 %, ± 10 nW |
| Résolution d’affichage (dB) | 0,01 = max à -40 dBm, 0,1 = -40 dBm à -50 dBm |
| Plage d’annulation automatique du bruit résiduelb, d | Puissance maximale jusqu’à -34 dBm |
| Détection de tonalité (Hz) | 270/330/1000/2000 |
| Localisateur visuel de défauts (LVD) (en option) | |
| Laser | 650 nm ± 10 nm |
| Mode | Onde continue (CW)/Modulation à 1 Hz |
| Puissance de sortie type à 62,5/125 µm | > -1,5 dBm (0,7 mW) |
| Sécurité laser | Catégorie 2 |
| 1. De -20 °C à 60 °C (de -4 °F à 140 °F) avec la pile. 2. Typiques. 3. Mesure sans pointe et avec serre-câbles. 4. Le logiciel est compatible avec les appareils Google Nexus, Apple iPhone et Apple iPad. La compatibilité d’autres modèles n’est pas garantie à 100 %. 5. Un (1) test par minute. Le microscope reste en mode direct pendant 20 secondes pendant chaque test. 6. Utilisation de l’adaptateur c.a. USB. Lorsque le microscope est en cours d’utilisation, la recharge des piles peut prendre plus de temps. 7. Les interférences Wi-Fi et les obstacles physiques peuvent réduire la portée. 8. Connecteur monomode. À 23 °C, ± 1 °C, 1 550 nm et connecteur FC. Pile utilisée après une période de chauffe de 20 minutes. 1. Typiques. 2. Dans des conditions d’étalonnage. 3. Pour ±0,05 dB, de 10 °C à 30 °C. | |
| Température de fonctionnement | Unité alimentée par piles : de -10 à 40 °C (de 14 à 104 °F) Unité connectée à un adaptateur USB : de 0 à 40 °C (de 32 à 104 °F) |
| Température d’entreposage | Unité sans pile : de -40 à 70 °C (de -40 à 158 °F) Unité avec pile : de -20 à 60 °C (de -4 à 140 °F) |
| Humidité relative | Unité : de 0 à 95 % sans condensation Adaptateur USB : de 5 à 95 % sans condensation (entreposage); de 8 % à 90 % (température de fonctionnement) |
| Logiciel ConnectorMax 2 – compatibilité et exigences du système d’exploitation du PC | Windows 7 (32 bits et 64 bits) : processeur Pentium (1,6 GHz ou plus puissant recommandé); mémoire vive 512 Mo (2 Go recommandés); espace disque 40 Mo; dernière version de .NET Framework 3.5, DirectX 9.0; USB 2.0, au minimum. Windows 8 (32 bits et 64 bits) : processeur Pentium (1,6 GHz ou plus puissant recommandé); mémoire vive 1 Go pour 32 bits, 2 Go pour 64 bits (2 Go ou plus recommandés); espace disque 40 Mo; applications de bureau prises en charge. Windows 10 (32 bits et 64 bits) : processeur Pentium (2 GHz ou plus rapide); mémoire vive 2 Go pour 32 bits, 4 Go pour 64 bits; espace disque 40 Mo; applications de bureau prises en charge. |
