| Test de conformité | Normes IEEE 802.3ba, IEEE 802.3bs, 802.3ck et 802.3df |
| Support multi-interface | QSFP-DD MSA révision 4.0, OSFP MSA révision 2.0, 4×200G, 2×400G et 8×100G et 1×800G QSFP-DD MSA révision 6.3, 2×200G et 4×100G prise en charge des câbles AOC et DAC 800G, 400G Émetteurs-récepteurs enfichables compatibles MSA 2×QSFP28 Prise en charge des câbles AOC QSFP28/QSFP-DD Émetteur-récepteur optique enfichable compatible MSA 1×OSFP Émetteurs-récepteurs 2×QSFP+ enfichables conformes à la norme MSA Émetteurs-récepteurs optiques enfichables 2×SFP28 conformes à la norme MSA Émetteurs-récepteurs optiques enfichables 2×SFP/SFP+ conformes à la norme MSA Émetteur-récepteur optique enfichable compatible MSA 1×SFP-DD |
| Taux de ligne | 850, 425/212,5/106,25 (lambda unique)/103,125/53,125/41,25 Gbit/s, 100G SRBD, 40G, 25G, 1G, OIF DCO OSFP cohérent, QSFP-DD, QSFP28 et OpenZR+ |
| Validation de la couche physique | Capacité de cartographie et de surveillance des voies PCS Génération et mesure du décalage par voie Génération et surveillance des erreurs PCS par voie Accès complet en lecture/écriture MDIO/I2C Validation des émetteurs-récepteurs et des câbles SFP, SFP+, SFP28, QSFP+, QSFP28, QSFP56, QSFP-DD, QSFP112 et OSFP. Également, câbles AOC, DAC et de répartition. |
| Support de câble de répartition | Vérification des câbles de répartition 2×400G, 4×200G, 8×100GE, 4×100GE et 2×200GE fournissant la puissance optique Tx/Rx, le trafic L2/L3 et les statistiques BERT par liaison. |
| Mesure de la puissance par voie | Mesure de la puissance du canal optique avec indicateurs de couleur |
| Mesures de fréquence | Fournit une mesure de la fréquence du signal reçu par voie (en po) |
| Décalage de fréquence | Décalage de l'horloge du signal transmis sur une interface sélectionnée, et surveillance |
| Analyse du non-blocage des émetteurs-récepteurs | Permet de surveiller pas à pas la séquence de démarrage de l'émetteur-récepteur |
| BERT | Tests BERT avec et sans trames à l'aide de différents paramètres et différentes tailles de trames, y compris EMIX. |
| Test Ethernet couches 2/3/4 | • BERT non cadré à 800G • Édition d'adresse MAC et de type Ether disponible, capacité Q-in-Q avec possibilité d'aller jusqu'à trois couches de VLAN empilés • Configuration de l'adresse IP source et destination disponible, configuration IP TOS/DSP disponible, configuration du port source et destination UDP disponible • BERT disponible à 1G, 10G, 25G, 40G, 100G, 200G et 400G • Capacités de test Ethernet double port pour 1G, 10G, 25G, 40G, 100G, 200G et 400G • Découvrez jusqu'à trois niveaux de trafic balisé VLAN (C-/S-/E-VLAN), y compris leur ID et leur priorité, ainsi que le nombre total de trames balisées VLAN et la bande passante associée • Informations sur les voisins du protocole de découverte de la couche liaison (LLDP) collectées à tous les débits pris en charge : de 1G à 800G • Fonctions ping et traceroute; l'utilisateur peut configurer jusqu'à 1 000 messages ping • Capacité de filtrage avancée pour un dépannage réseau approfondi |
| Boucle intelligente | Renvoyer le trafic Ethernet à l'unité locale en échangeant le surdébit des paquets jusqu'à la couche 4 |
| Génération et suivi du trafic | Génération et mise en forme d'un maximum de 16 flux de trafic Ethernet et IP, y compris la surveillance simultanée du débit, de la perte de trames, de la gigue des paquets, de la latence et des trames hors séquence, y compris l'inondation MAC pour les adresses MAC source et destination |
| RFC 2544 | Mesures du débit, du back-to-back, de la perte de trames et de la latence haute résolution conformément à la norme RFC 2544; taille des trames : définie par la norme RFC ou configurable par l'utilisateur |
| EtherSAM | Test UIT-T Y.1564 simplifié qui permet d'effectuer des tests de configuration et de performance des services en utilisant le bouclage à distance ou le mode double ensemble de test pour des résultats bidirectionnels |
| RFC 6349 | RFC 6349 avec algorithme amélioré : effectue des tests TCP avec une ou plusieurs connexions TCP de 10BASE-T à 100G; détecte le MTU, le RTT, le débit TCP réel et idéal; l'utilisateur peut appliquer le facteur d'augmentation de la taille de la fenêtre suggéré pour optimiser les résultats des tests ou effectuer plusieurs tests iPerf client par rapport à la norme RFC 6349 (v2 et v3) Mode de fonctionnement du serveur iPerf |
| Analyse de la taille de la trame Rx | < 64, 65 - 127, 128 - 255, 256 - 511, 512 - 1023, 1024-1518 et > 1518 |
| Débit Rx | Utilisation de la ligne (%), bande passante Ethernet (Mbit/s), débit de trame (trame/s) et nombre de trames |
| Alarmes Ethernet | Liaison interrompue, défaut local détecté, défaut local reçu, défaut à distance, LOA |
| Erreurs Ethernet | FCS, jabber, runt, undersize et oversize |
| Analyse des erreurs de couche supérieure | Somme de contrôle UDP |
| Alarmes et erreurs de voie PCS | LOS, LOC-lane, LOAML, biais excessif, marqueur inv., Pre-FEC SYMB et Pre-FEC-bit |
| Cartographie des voies logiques du PCS | Manuel et aléatoire |
| Insertion de décalage | Génération de décalage par voie et plage de mesure 0 à 10550 |
| Préaccentuation | Options pré/main/post-curseur pour améliorer la forme d'onde électrique, y compris l'encodage gris |
| FEC | Génération et analyse des erreurs FEC corrigibles et non corrigibles, surveillance SER dégradée locale et à distance (sans erreur et non corrigible) et pourcentage |
| Statistiques de la FEC | Nombre d'erreurs de symbole par mot codé corrigeable, nombre d'erreurs de symbole pré-FEC et statistiques sur les bits, nombre de mots codés |
| Tests IPv4 et IPv6 | Effectue les tests suivants jusqu'à 400G sur IPV4 et IPv6, RFC 2544, BERT, génération et surveillance du trafic, EtherSAM, ping et traceroute |
| Prise en charge de l'auto-négociation | Annonce des paramètres de l'interface locale et identification des capacités négociées avec le partenaire de liaison distant |
| État de l'auto-négociation | Surveille et affiche l'état du processus d'auto-négociation, en fournissant des informations sur ses différents états |
| Prise en charge de la formation de liaison | Permet d'activer ou de désactiver le processus de formation de liaison avec prise en charge des assemblages de câbles en cuivre tels que définis par les normes IEEE 802.3df (clause 162.8.11) et 800G-ETC-R |
| État de la formation de liaison | Surveille et affiche l'état du processus d'apprentissage de la liaison, en fournissant des informations sur ses différents états |
| Débogage de la formation de liaison | Signale les mises à jour des coefficients Tx locaux et distants ainsi que le nombre d'exceptions et prend en charge l'exportation d'un journal détaillé de tous les états de formation de liaison et des messages de contrôle afin de faciliter le débogage |
| Accès à distance | Prise en charge par EXFO Remote ToolBox, Remote Desktop, VNC et EXFO Multilink pour le support multi-utilisateurs |
| Automatisation | Large éventail de commandes disponibles par application pour permettre l'automatisation des tests |
| Rapports | Les résultats des tests sont inclus dans un rapport qui peut être généré dans différents formats : pdf, html et json |
| Test OTN | OTU4 (112 Gbit/s), 4×OTU4, OTU3 (43 Gbit/s), OTU3e1 (44,57 Gbit/s), OTU3e2 (44,58 Gbit/s), OTU2 (10,71 Gbit/s), OTU2e (11,10 Gbit/s), OTU2f (11,32 Gbit/s), OTU1 (2,67 Gbit/s), OTU1e (11,05 Gbit/s) et OTU1f (11,27 Gbit/s) tests BER non encadrés et encadrés. • Test FEC : insertion d'erreurs et surveillance • Prise en charge des normes OTL 3.4, OTL 4.4, OTL 4.2 et 4.1 • Génération et surveillance des alarmes et des erreurs • Cartographie des voies OTL, génération et mesure du décalage • Manipulation et surveillance de la surcharge OTU, ODU, OPU • Génération et analyse des alarmes/erreurs de couche OTU, ODU (y compris ODU TCM) et OPU • Messages de trace OTU, ODU (y compris ODU TCM) • Mesure du délai aller-retour (RTD) • Mesure SDT OTN • Test en mode OTN through et OTN intrusive through • Multiplexage/démultiplexage de ODU13, ODU23, ODU123, ODU03, ODU013, ODU0123, ODU04, ODU014, ODU134, ODU24, ODU234, ODU34, ODU14, ODU01234, ODU0124, ODU12, ODU024, ODU034, ODU1e4, ODUflex24, ODU2e4 et ODU124, ODU1234 avec motif PRBS et mappages client GigE et 10 GigE dans des charges utiles OPU. ODUflex à ODU2, ODU3 et ODU4 Débits avec une flexibilité totale pour configurer la bande passante requise sur la base de créneaux temporels tributaires n×1,25 Gbit/s avec un motif PRBS. Modèle dans la charge utile ODUflex; mappage client 40 GigE dans ODU3 dans ODU4. • Surveillance des performances : G.821, M.2100 • Analyse de fréquence et génération de décalage, y compris balayage de fréquence • Analyse OTN OH de puissance pour les tests BERT et de synchronisation de plusieurs champs dans l'OTN OH, y compris GCC0/1/2 |
| Cartographie Ethernet sur OTN | • Mappage Ethernet sur OTN respectivement, avec prise en charge GMP • capacité de transcodage 40G avec alarmes, erreurs et statistiques • Alarmes, erreurs et statistiques GMP • Mappage GigE vers ODU0 à l'aide de GFP-T, mappage 10 GigE vers ODU2 à l'aide de GFP-F, mappages 10 GigE directs vers ODU1e/2e dans différentes structures de multiplexage ODU, et client 40 GigE mappé vers ODU3/ODU4 • Flexibilité permettant de mapper un signal client Ethernet jusqu'à 10G dans ODUflex |
| Test (Fibre Channel) | 1X, 2X, 4X, 8X, 10X, 16X, 32X et 64X |
| Modèles (BERT) (Fibre Channel) | PRBS 2E31-1, 2E23-1, 2E20-1, 2E15-1, 2E11-1, 2E9-1, un modèle défini par l'utilisateur et la possibilité d'inverser les modèles |
| Injection d'erreurs (Fibre Channel) | Erreur de bits et FCS |
| Mesure des erreurs (Fibre Channel) | Erreur de bit, bloc 66B, marqueur invalide, FCS, erreur de surdimensionnement, erreur de sous-dimensionnement, FEC-COR-CW, FEV-UNCOR-CW et Pre-FEC-SYMB |
| Détection d'alarme (Fibre Channel) | LOS, fréquence, LOC, absence de trafic, perte de motif, liaison interrompue, LOCWS, LOAML, dégradation de la liaison, RD |
| Test de crédit tampon à tampon (Fibre Channel) | Estimation du crédit de mémoire tampon à mémoire tampon basée sur la latence |
| Latence (Fibre Channel) | Temps de latence aller-retour |
| SDT (Fibre Channel) | Mesures : dernière interruption, interruption la plus courte, interruption la plus longue, interruption moyenne, interruption totale et nombre d'interruptions de service |
| Conformité (optique cohérente) | OIF 800ZR, 400ZR, OpenZR+, 100GBASE-ZR |
| Puissance Tx (optique cohérente) | Puissance optique Configuration de l'émetteur-récepteur Tx |
| Taux d'interface (optique cohérente) | 800ZR (2×400GE, 4×200GE, 8×100GE et 800GE), 400ZR DWDM amplifié, 400ZR non amplifié, 400ZR+, 300ZR+, 200ZR+ (clients 2×100G et 1×200G), 100ZR+ et 100GBASE-ZR |
| Longueur d'onde (optique cohérente) | Configuration de la grille d'émetteurs-récepteurs |
| Métriques optiques (optique cohérente) | L'ensemble de test affiche les mesures optiques suivantes : CD (ps/nm), CFO (MHz), DGD (ps), OSNR (dB), PDL (dB), SOPCR (Krad/s), SOPMD (ps2) |
| Configuration du client (optique cohérente) | Configuration des clients Ethernet L2/3 et L4 |
| Trame Ethernet (optique cohérente) | Configuration de la trame Ethernet du client fixe ou EMIX |
| Client Ethernet BERT (optique cohérente) | Analyse des erreurs de bits à l'aide de PRBS31 permettant la surveillance et l'injection d'alarmes/d'erreurs |
| FED (optique cohérente) | L'utilisateur peut activer la surveillance de l'alarme de dégradation excessive du FEC |
| FDD (optique cohérente) | L'utilisateur peut activer la surveillance de l'alarme de dégradation détectée par le FEC |
| Alarmes FEC (optique cohérente) | Surveillance des alarmes FED et FDD |
| Surveillance des erreurs FEC (optique cohérente) | Surveillance FEC-UNCOR-FR et FEC-COR-BITS |
| Alarmes Ethernet (optique cohérente) | Link down, L Fault Det, L Fault Rcd, Remote fault LOA alarms |
| Erreurs Ethernet (optique cohérente) | 66B Block, FEC-UNCOR-FR, FEC-COR-BITS, FCS, Jabber, erreurs runt et undersize |
| Injection d'erreurs et d'alarmes (optique cohérente) | L'utilisateur peut injecter des erreurs et des alarmes d'interface, d'Ethernet, de PCS et de BERT |
| Alarmes DCO Tx (optique cohérente) | Tx LOA, Tx OOA, Tx CMU LOL, Tx RefClk LOL, Tx Deskew LOL, Tx FIFO |
| Alarmes DCO Rx (optique cohérente) | Rx LOF, Rx LOM, Rx Demod LOL, Rx CDC LOL, Rx LOA, Rx OOA, Rx Deskew LOL, Rx FIFO |
| Test double port (optique cohérente) | Capacités de test Ethernet double port pour 400ZR et OpenZR+ |

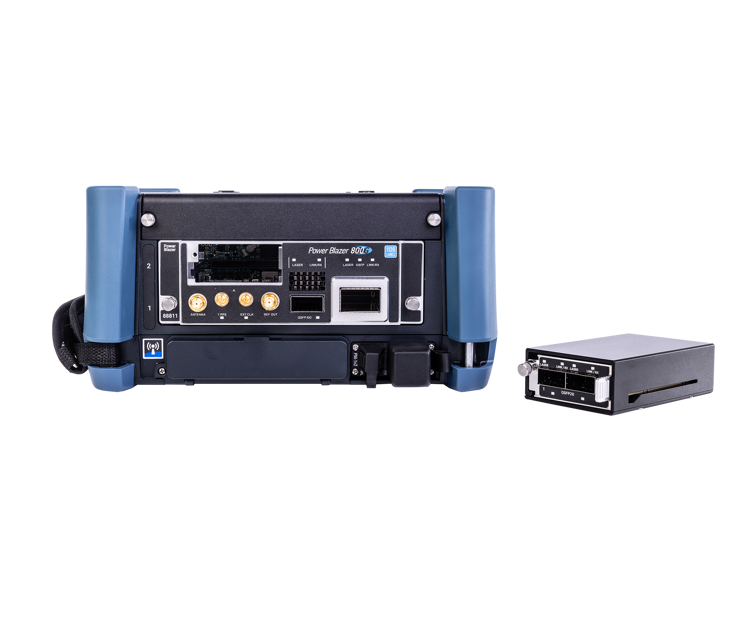

| Taille (H × L × P) | FTBx-88810 : 51 mm × 159 mm × 182 mm (2 po × 6 1/4 po × 7 3/16 po) FTBx-88811 : 51 mm × 159 mm × 182 mm (2 po × 6 1/4 po × 7 3/16 po) |
| Poids | FTBx-88810 : 0,85 kg (1,87 lb) FTBx-88811 : 0,88 kg (1,94 lb) |
| Température (fonctionnement) | 0 °C à 40 °C (32 °F à 104 °F) |
| Température (entreposage) | –40 °C à 70 °C (–40 °F à 158 °F) |
| Amplitude de l'impulsion Tx (REF-OUT) | 200 mVpp à 1300 mVpp, en fonction de la fréquence |
| Fréquence de transmission (REF-OUT) | 155 MHz à 3,50 GHz |
| Configuration de la sortie (REF-OUT) | Couplé en courant alternatif |
| Impédance de charge (REF-OUT) | 50 Ω |
| Type de connecteur (REF-OUT) | SMA |
| Câble externe (REF-OUT) | Longueur de câble maximale de 1 mètre (câble RG178 avec une atténuation de 3,1 dB/m à 3,5 GHz) |
| Sécurité laser | IEC 60825-1:2014-05 |
