| Tests de conformité | Normes IEEE 802.3ba, IEEE 802.3bs, 802.3ck et 802.3df |
| Support multi-interface | QSFP-DD MSA révision 4.0, OSFP MSA révision 2.0, 4×200G, 2×400G et 8×100G et 1×800G QSFP-DD MSA révision 6.3, 2×200G et 4×100G Prise en charge des câbles AOC et DAC 800G/400G |
| Débit de ligne | 850, 425/212.5/106.25 (lambda unique) et 103.125, OIF DCO cohérent OSFP, QSFP-DD et OpenZR+ |
| Validation de la couche physique | Capacité de cartographie et de surveillance des voies PCS Génération et mesure du skew par voie Génération et surveillance des erreurs PCS par voie Accès complet MDIO/I2C en lecture/écriture |
| Validation de l'émetteur-récepteur | QSFP-DD800, OSFP800, QSFP-DD et OSFP |
| Support de câble de dérivation | Vérification des câbles de rupture 2×400G, 4×200G, 8×100GE, 4×100GE et 2×200GE fournissant la puissance optique Tx/Rx, le trafic L2/L3 et les statistiques BERT par lien |
| Mesure de la puissance par voie | Mesure de la puissance du canal optique avec indicateurs de couleur |
| Mesures de fréquence | Fournit une mesure de la fréquence du signal reçu par voie (en po) |
| Décalage de fréquence | Décalage de l'horloge du signal transmis sur une interface sélectionnée, et surveillance |
| BERT | Tests BERT encadrés et non encadrés utilisant différents paramètres différentes tailles de trame, y compris EMIX |
| Temps d'interruption du service (SDT) | Mesures du temps d'interruption du service en mode sans trafic, avec des statistiques comprenant le temps d'interruption le plus long, le plus court, le dernier, la moyenne, le décompte, le total et les seuils de réussite/échec |
| Mesures de latence dans BERT | Mesures de retard à haute résolution intégrées dans le TEB avec des statistiques incluant les seuils actuels, moyens, maximums, minimums, de comptage, totaux et de réussite/échec |
| Mode d'injection d'erreur | Manuel, débit et continu (débit maximum) |
| Édition de l'adresse MAC de la couche 2 et du type d'Ether disponible | Capacité Q-in-Q avec la possibilité d'aller jusqu'à trois couches de VLAN empilés |
| Couche 3/4 | Configuration de l'adresse IP source et destination disponible, configuration IP TOS/DSP disponible, configuration du port source et destination UDP disponible |
| Boucle intelligente | Renvoi du trafic Ethernet 800G vers l'unité locale en échangeant la tête de paquet jusqu'à la couche 4 |
| Analyse de la taille de la trame Rx | 64, 65 - 127, 128 - 255, 256 - 511, 512 - 1023, 1024-1518 et > 1518 |
| Débit Rx | Utilisation de la ligne (%), bande passante Ethernet (Mbit/s), débit de trame (trame/s) et nombre de trames |
| Alarmes Ethernet | Liaison interrompue, défaut local détecté, défaut local reçu, défaut à distance, LOA |
| Erreurs Ethernet | FCS, jabber, runt, undersize et oversize |
| Alarmes et erreurs de la voie PCS | LOS, LOC-lane, LOAML, biais excessif, marqueur inv., Pre-FEC SYMB et Pre-FEC-bit |
| Cartographie des voies logiques du PCS | Manuel et aléatoire |
| Préaccentuation | Options pré/main/post-curseur pour améliorer la forme d'onde électrique, y compris l'encodage gris |
| FEC | Génération et analyse des erreurs corrigibles et non corrigibles de la FEC, surveillance locale et à distance de la SER dégradée (sans erreur et non corrigible) et pourcentage |
| Statistiques FEC | Nombre d'erreurs de symbole par mot codé corrigeable, nombre d'erreurs de symbole pré-FEC et statistiques sur les bits, nombre de mots codés |
| Prise en charge de l'auto-négociation | Annonce des paramètres de l'interface locale et identification des capacités négociées avec le partenaire de liaison distant |
| État de l'auto-négociation | Contrôle et affiche l'état du processus d'autonégociation, en fournissant des informations sur ses différents états |
| Prise en charge de l'apprentissage de la liaison | Permet d'activer ou de désactiver la prise en charge du processus d'apprentissage de liaison pour les assemblages de câbles en cuivre tels que définis par l'IEEE 802.3df (clause 162.8.11) et la norme 800G-ETC-R |
| État de l'apprentissage de liaison | Surveille et affiche l'état du processus d'apprentissage de la liaison, en fournissant des informations sur ses différents états |
| Débogage de l'apprentissage de la liaison | Signale la mise à jour du coefficient Tx local et distant et les comptes d'exception, et prend en charge l'exportation d'un journal détaillé de tous les messages d'état et de contrôle de l'apprentissage de liaison pour faciliter le débogage |
| Accès à distance | Prise en charge par EXFO Remote ToolBox, Remote Desktop, VNC et EXFO Multilink pour le support multi-utilisateurs |
| LLDP | L'application Ethernet BERT permet également la validation des voisins LLDP, qui affiche les informations les plus importantes transmises par le protocole LLDP |
| Automatisation | Large éventail de commandes disponibles par application pour permettre l'automatisation des tests |
| Rapports | Résultats de tests inclus dans un rapport qui peut être généré dans différents formats : pdf, html et json |
| Optique cohérente — Conformité | OIF 800ZR, 400ZR, OpenZR+, 100GBASE-ZR |
| Optique cohérente — Puissance TX | Configuration de la puissance optique du transpondeur TX |
| Optique cohérente — Taux d'interface | 800ZR (2×400GE, 4×200GE, 8×100GE et 800GE), 400ZR DWDM amplifié, 400ZR non amplifié, 400ZR+, 200ZR+ (2×100G et 1×200G clients), 100ZR+, 300ZR+ et 100GBASE-ZR |
| Optique cohérente — Longueur d'onde | Configuration de la grille pour transpondeur |
| Optique cohérente — Mesures optiques | L'ensemble de test affiche les mesures optiques suivantes : CD (ps/nm), CFO(MHz), DGD(ps), OSNR(dB), PDL(dB), SOPCR (Krad/s), SOPMD(ps2) |
| Optique cohérente — Configuration du client | Configuration des clients Ethernet L2/3 et L4 |
| Optique cohérente — Trame Ethernet | Configuration de la taille de la trame Ethernet du client : fixe ou EMIX |
| Optique cohérente — Client Ethernet BERT | Analyse des erreurs de bits à l'aide de PRBS31 permettant la surveillance et l'injection d'alarmes/d'erreurs |
| Optique cohérente — FED | L'utilisateur peut activer la surveillance de l'alarme de dégradation excessive du FEC |
| Optique cohérente — FDD | L'utilisateur peut activer la surveillance de l'alarme de dégradation détectée par le FEC |
| Optique cohérente — Alarmes FEC | Surveillance des alarmes FED et FDD |
| Optique cohérente — Surveillance des erreurs FEC | Surveillance FEC-UNCOR-FR et FEC-COR-BITS |
| Optique cohérente — Alarmes Ethernet | Link down, L Fault Det, L Fault Rcd, Remote fault LOA alarms |
| Optique cohérente — Erreurs Ethernet | 66B Block, FEC-UNCOR-FR, FEC-COR-BITS, FCS, Jabber, erreurs runt et undersize |
| Optique cohérente — Injection d'erreurs et d'alarmes | L'utilisateur peut injecter des erreurs et des alarmes d'interface, d'Ethernet, de PCS et de BERT |
| Optique cohérente — Alarmes DCO TX | Tx LOA, Tx OOA, Tx CMU LOL, Tx RefClk LOL, Tx Deskew LOL, Tx FIFO |
| Optique cohérente — Alarmes DCO RX | Rx LOF, Rx LOM, Rx Demod LOL, Rx CDC LOL, Rx LOA, Rx OOA, Rx Deskew LOL, Rx FIFO |

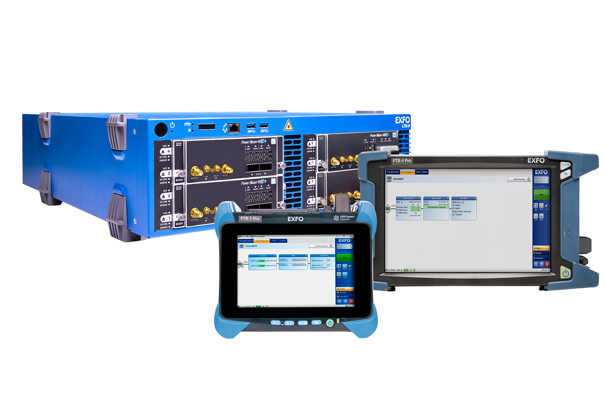

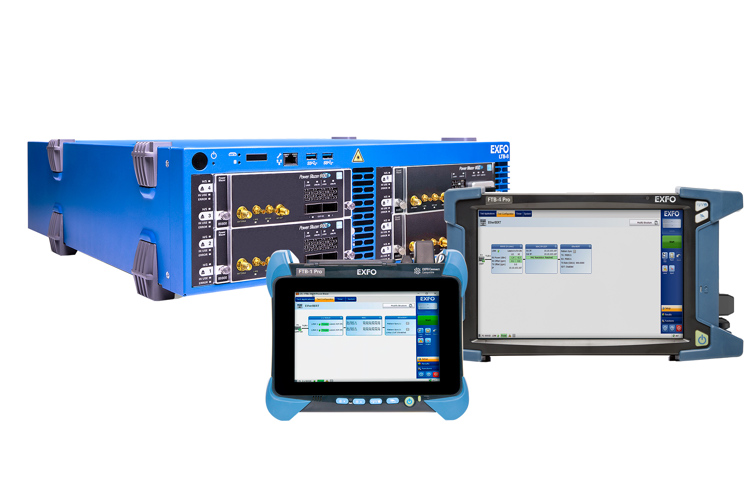

| Module | FTBx-88800; FTBx-88801 |
| Poids | FTBx-88800: 0,85 kg (1,87 lb); FTBx-88801: 0,88 kg (1,94 lb) |
| Taille (H × L × P) | 51 mm × 159 mm × 182 mm (2 po × 6 1/4 po × 7 3/16 po) |
| Température (Fonctionnement) | 0 °C à 40 °C (32 °F à 104 °F) |
| Température (Entreposage) | –40 °C à 70 °C (–40 °F à 158 °F) |
| Sécurité laser | Module : L'unité hôte que vous utilisez avec votre module peut avoir différentes classes de laser. Reportez-vous à la documentation de l'unité hôte pour obtenir des informations précises. |
