XTM-50 - Filtre à bande passante accordable

Aperçu

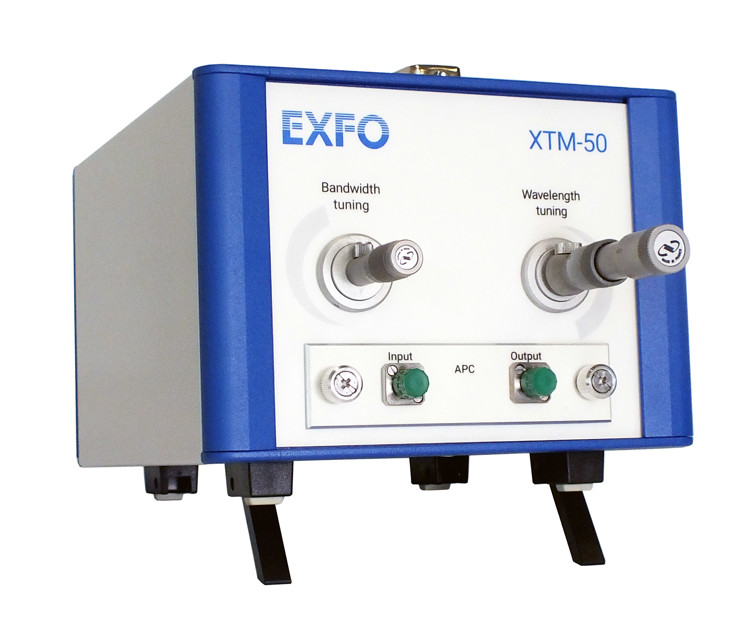

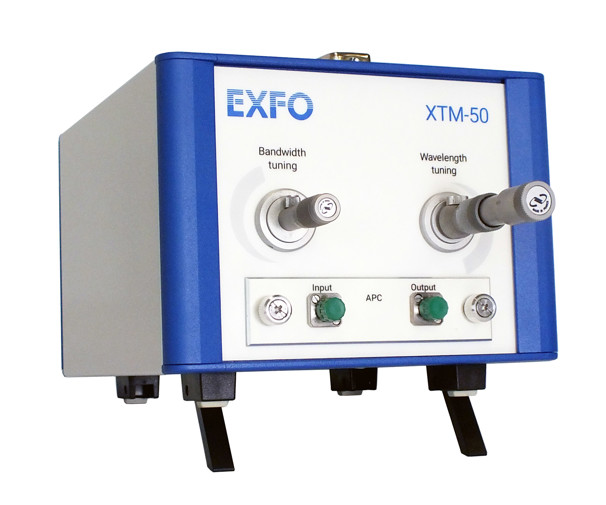

Filtre XTM-50 avec réglage précis et indépendant de la longueur d’onde et de la largeur de bande. Commande manuelle. Compatibles avec les principales longueurs d’onde : domaine spectral de 1260 à 1650 nm et largeur de bande de 32 pm (4 GHz) à 5 nm.
XTM-50 - Filtre à bande passante accordable

Caractéristiques principales

  • Filtre à bande passante accordable et sommet plat
  • Bordures de filtres extrêmement raides
  • Haute isolation
  • Précision et répétabilité élevées
  • Domaine spectral de 200 nm
  • Filtre très étroit à très haute sélectivité

Applications

  • Sélection de canaux pour test de taux d’erreur binaire (BER)
  • Analyse de sous-bande pour les types de modulation complexe
  • Réduction de l’espacement de canaux
  • Test de systèmes WDM-PON, DWDM
  • Analyse de l’amplification
  • Émulation de ROADM en cascade
  • Multiplexage par répartition orthogonale de la fréquence (OFDM)
  • Test de composant actif et de module
  • Test de transpondeurs

Spécifications

Spécifications techniques
Optical characteristics
Wavelength range (nm) XTM-50 standard: 1450 to 1650; XTM-50 ultrafine: 1480 to 1620; XTM-50 O-band a: 1260 to 1360; XTM-50 wide: 1525 to 1610
Wavelength resolution (pm) b 5 (standard); 5 (ultrafine); 5 (O-band); 5 (wide)
Bandwidth (FWHM) – Minimum 50 pm (6.25 GHz) (standard); 32 pm (4 GHz) (ultrafine); 50 pm (8 GHz) (O-band); 50 pm (6.25 GHz) (wide)
Bandwidth (FWHM) – Maximum 950 pm (120 GHz) (standard); 650 pm (80 GHz) (ultrafine); 900 pm (160 GHz) (O-band); 5000 pm (625 GHz) (wide)
Bandwidth resolution 1 pm (standard); 1 pm (ultrafine); 1 pm (O-band); 0.3 % of FWHM typical (wide)
Filter edge gradient 500 dB/nm typical c (standard); 800 dB/nm typical (ultrafine); 500 dB/nm typical c (O-band); 500 dB/nm typical d (wide)
Insertion loss 5 dB (4.5 dB typical) e, f (standard); 5 dB (4.0 dB typical) f, g (ultrafine); 5 dB (4.5 dB typical) f, h (O-band); 5 dB (4.5 dB typical) i, j (wide)
Flatness (dB) 0.2 k (standard); 0.2 l (ultrafine); 0.3 k, m (O-band); 0.2 n (wide)
Polarization dependent loss (dB) ±0.2 e (standard); ±0.2 g (ultrafine); ±0.2 h (O-band); ±0.2 i (wide)
Out-of-band suppression (crosstalk) o 40 dB (60 dB typical) (standard); 40 dB (50 dB typical) (ultrafine); 40 dB (60 dB typical) (O-band); 40 dB (45 dB typical) (wide)
Optical fiber type SMF or PMF (standard); SMF or PMF (ultrafine); SMF or PMF (O-band); SMF (wide)
Connector type FC/PC or FC/APC
a. Specifications apply for wavelengths not equal to any water absorption line.
b. Typical, related to user dexterity.
c. From –3 dB and –40 dB for FWHM < 800 pm.
d. Between –3 and –40 dB. Typically 550 dB/nm at FWHM = 50 pm; 450 dB/nm at FWHM = 1 nm; 225 dB/nm at FWHM = 5 nm.
e. From 1500 nm to 1600 nm and FWHM > 100 pm.
f. At lowest FWHM the insertion loss is 7 dB typical.
g. From 1500 nm to 1600 nm and FWHM > 60 pm.
h. From 1280 nm to 1340 nm and FWHM > 100 pm.
i. For FWHM >100 pm.
j. At lowest FWHM the insertion loss is < 7.0 dB.
k. Centered width of FWHM—150 pm. For 150 pm < FWHM < 650 pm.
l. Centered width of FWHM—100 pm. For 100 pm < FWHM < 500 pm.
m. From 1280 nm to 1340 nm.
n. Centered width of FWHM–150 pm. For 150 pm < FWHM < 2000 pm.
o. Measured 1 nm away from the –3 dB points.
Spécifications générales
Temperature range 15 °C to 35 °C (59 °F to 95 °F)
Maximum optical input power (dBm) 30 (standard); 30 (ultrafine); 30 (O-band); 27 (wide)
Dimensions (W x D x H) 193 mm x 231 mm x 139 mm (7.6 in x 9.1 in x 5.5 in)
Weight 3.5 kg (7.7 lbs)
