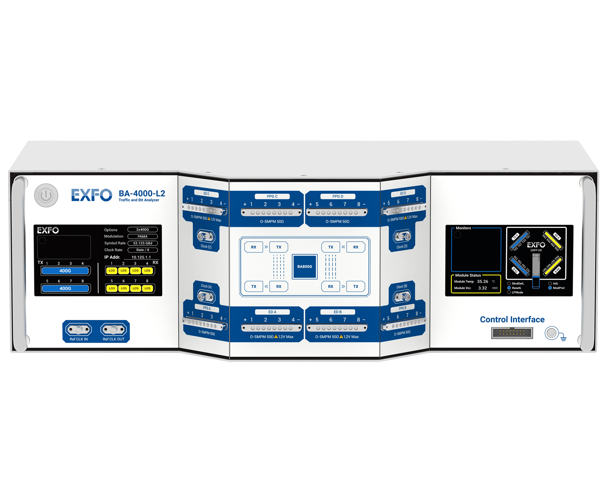

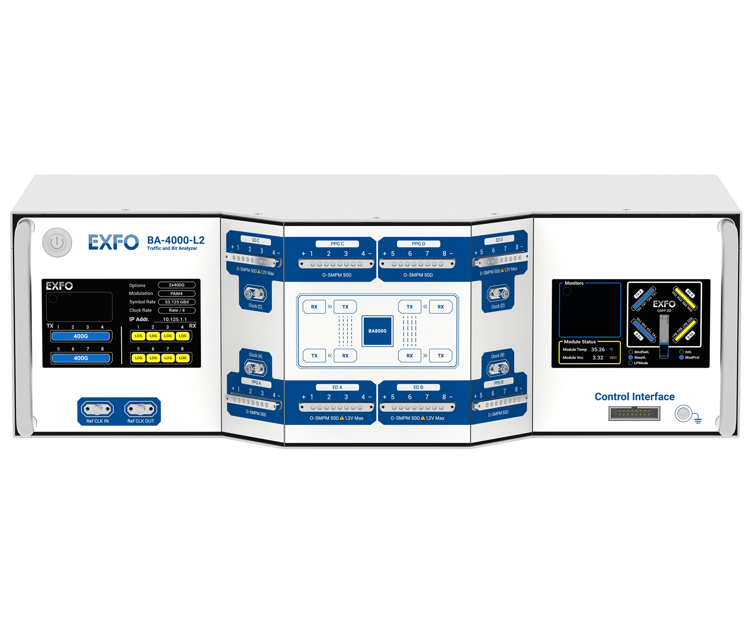

| Interface à grande vitesse | Connecteur RF 4×O-SMPM, largeur de bande 67 GHz Connecteur RF 8×O-SMPM, largeur de bande 67 GHz (avec option RCNC) |
| Modulation | PAM4 |
| Taux de symbole | 53.125 GBd |
| Mode de fonctionnement | Encadré – 1×800G, 2×400G, 8×100G Non encadré |
| Préaccentuation Tx | 7 touches (3 pré-curseurs, un curseur principal et 3 post-curseurs) |
| Réglage de la hauteur du sous-œil | Œil inférieur, œil supérieur |
| Polarité du canal | Inversion Tx, inversion Rx |
| Égaliseur Rx | CTLE auto-adaptatif, FFE 32-tap, et DFE CTLE auto-adaptatif, FFE 20-tap avec annulation des bruits parasites et de la réflexion (mode RCNC et option RCNC requis) |
| Mesures générales | Décalage de fréquence, erreur pré-FEC (nombre, taux) Nombre de trames Tx/Rx, utilisation des lignes Tx/Rx, nombre de mots de code corrigeables, taux de perte de trame, marge FEC, temps de test, latence, séquence de contrôle de trame (FCS), etc. |
| Alarmes et erreurs Ethernet | Link down, no traffic, pattern loss, local fault detected, local fault received, remote fault, LOA, local degraded SER detected, local degraded SER received, remote degraded SER, 66B block, FEC-UNCOR-CW, FEC-COR-CW, FEC-SYMB |
| Alarmes PCS | LOAML, skew excessif, marqueur invalide |
| Rx taps (simulation de canal) | Tableau de réponse du canal, tracé de réponse du canal |
| Distribution des trames | Analyse de la taille de <64, 64, 65 à 127, 128 à 255, 256 à 511, 512 à 1023, 1024 à 1518, 1591 à 1522, >1522 |
| Informations sur les voies PCS | BER/SER pré-FEC par voie, LOMAL, skew excessif, marqueur invalide par voie, cartographie des voies PCS |
| Histogramme | SNR, écart de niveau, écart de seuil, hauteur du sous-œil (mode RCNC et option RCNC requis) |
| Taille de la trame | 64 à 16000 octets (fixe, EMIX) |
| Adresse MAC L2 | Adresse MAC source, adresse MAC destination, EtherType |
| Type d'injection d'erreur Ethernet | FEC-UNCOR-CW, FEC-COR-CW, FEC-SYMB, bloc 66B |
| Motif (mode non cadré) | PRBS 15Q/31Q, seul PPG prend en charge PRBS13Q, SSPRQ et motif défini par l'utilisateur |
| Amplitude maximale a, b | 800 mVppd |
| Largeur de l'œil PAM4 (zéro hit) a | 6.0 ps |
| Sensibilité c | 250mVppd et BER < e-10 250mVppd et BER < e-12 (mode RCNC et option RCNC requis) |
| Niveau de dommage ED | 900mVppd |
| Ressources intégrées | Guide de l'utilisateur, guide de l'API, exemple de code |
| Sortie d'horloge | Amplitude > 400 mV, rapport /8,/16,/32, /64 (déclenchement) |
| Horloge de référence | Synchronisation avec une autre unité pour prendre en charge 1,6T (16×100G), amplitude de sortie de l'horloge de référence > 700 mV |
| Interface de contrôle des signaux à faible vitesse | En-tête à 16 broches pour accéder au transpondeur via le MCB EXFO 800G (QSFP-DD, OSFP, OSFP-RHS) |
| Accès au transpondeur | Affichage des signaux à faible vitesse, lecture/écriture du registre I2C |
| Port LAN TCP/IP | Adresse IP, masque de sous-réseau, passerelle par défaut et prise en charge DHCP |
| a. Signal PAM4 53,125 GBd mesuré par un oscilloscope à largeur de bande de 50 GHz avec un câble RF 50 GHz 2,4 mm, 15 cm. b. Surmultiplication du support 900 mVppd. c. Mesuré par bouclage direct du PPG à l'ED avec un O-SMPM à largeur de bande de 67 GHz, câbles RF de 20 cm. Toutes les spécifications sont typiques, à 23 °C ± 2 °C, sauf indication contraire. | |
| Taille (H × L × P) | 139 mm × 443 mm × 229 mm (5 1/2 po × 17 1/2 po × 9 po) |
| Poids | ≤ 10 kg (22 lb) |
| Température | Fonctionnement 5 °C à 40 °C (41 °F à 104 °F) Entreposage –20 °C à 70 °C (–4 °F à 158 °F) |
| Humidité relative | 20 % à 80 % (80 % pour des températures allant jusqu'à 31 °C, diminuant linéairement jusqu'à 50 % à 40 °C) |
| Puissance | 100 à 127 V, 50/60 Hz 200 à 240 V, 50/60 Hz 400 W max. |
