| Plage de longueurs d’onde | 1250 nm à 1650 nm sur SMF 1240 nm à 1520 nm sur PMF |
| Plage de réflectance | Jusqu’à 55 dB |
| Plage étalonnée | Jusqu’à 40 dB à 1310 nm et 1550 nm |
| Précision de réflectance (typ.) a | ±0,3 dB |
| Perte d’insertion (IL) | ≤ 4 dB (3 dB typ.) |
| Résolution du réglage de réflexion b | 0,1 dB (résolution d’affichage : 0,01 dB) |
| Perte dépendante de la polarisation | 0,2 dB |
| Vitesse | 0,1 seconde / 3 dB (typ.) |
| Puissance d’entrée maximale | 0,2 W (+23 dBm) |
| Connecteurs optiques | FC/APC sur SMF-28 FC/APC sur PMF PM13 |
| Notes a. À l’intérieur de la plage étalonnée et jusqu’à 20 dB. b. De 1 dB à 10 dB; 0,1 dB de 10 dB à 40 dB. Toutes les spécifications sont mesurées à 23 °C ± 2 °C; connecteur optique inclus. | |

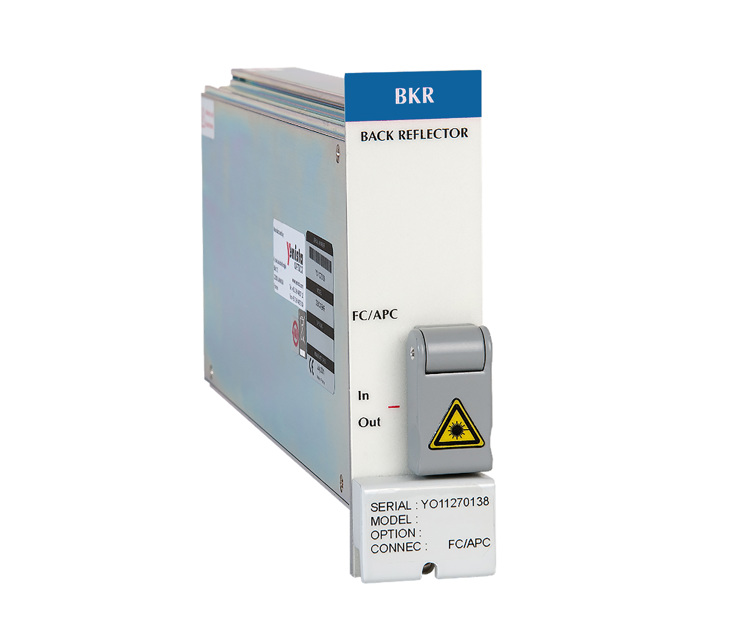

| Produit | OSICS BKR — Réflecteur arrière variable |
| Principales caractéristiques | Plage de réflexion de 55 dB Fonctionnement simple en temps réel Module à un seul emplacement dans la plateforme OSICS |
| Applications | Simulation de la réflexion cumulée de connecteurs non accouplés (PON, systèmes WDM) Essais de composants (émetteurs, récepteurs, diodes laser, isolateurs, etc.) Développement et production de lasers Essais OTDR |
| Informations de commande | OS-BKR-XX-58 |
| Plage de longueurs d’onde et type de fibre | 00 = 1250 à 1650 nm, fibre monomode SMF28 P = 1240 à 1520 nm, fibre à maintien de polarisation PM13 |
| Connecteur | 58 = FC/APC |
| Exemple | OS-BKR-58 |
| Référence du document | SPOSBKR.1AN © 2018 EXFO Inc. Tous droits réservés. Imprimé au Canada 18/05 |
