| Plage de longueurs d’onde (nm) | Modèles SMF : 1250 à 1650 Modèles PMF : 1440 à 1650 a 1250 à 1510 b |
| Plage d’atténuation | Perte d’insertion à 60 dB (typique) |
| Plage étalonnée | Modèles SMF : jusqu’à 40 dB à 1310 nm et 1550 nm Modèles PMF : jusqu’à 40 dB à 1550 nm a 1625 nm a 1310 nm b |
| Précision d’atténuation (typique) c | ±0,3 dB |
| Perte d’insertion (IL) | < 2 dB (1 dB typique) |
| Réglage de l’atténuation et résolution d’affichage | 0,1 dB (résolution d’affichage : 0,01 dB) |
| Perte dépendante de la polarisation (PDL) d | < 0,1 dB |
| PER | Modèles SMF : N/A Modèles PMF : ≥ 18 dB |
| Réflexion arrière (RL) e | > 50 dB |
| Puissance d’entrée maximale | 2 W (33 dBm) |
| Connecteurs optiques f | FC/APC à clé étroite |
| * Les spécifications s’appliquent pour des longueurs d’onde différentes de toute ligne d’absorption de l’eau. Notes a. Sur fibre PM15 b. Sur fibre PM13 c. Jusqu’à 30 dB d’atténuation d. PDL totale incluant les deux connecteurs FC/APC e. RL à 1550 nm pour SMF et PM15, RL à 1310 nm pour PM13 f. PMF : l’axe lent est aligné avec la clé du connecteur | |

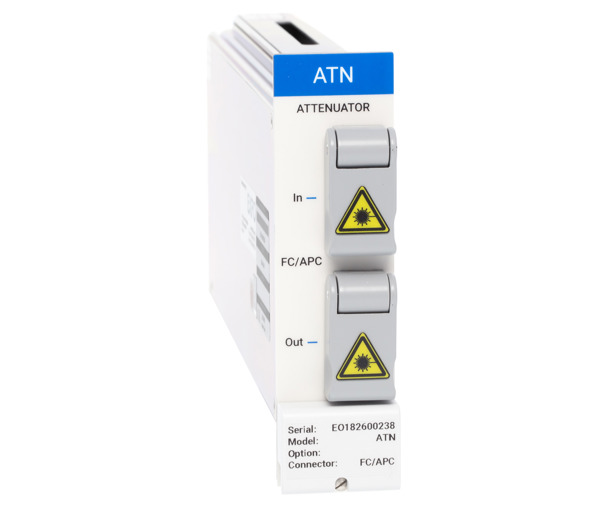

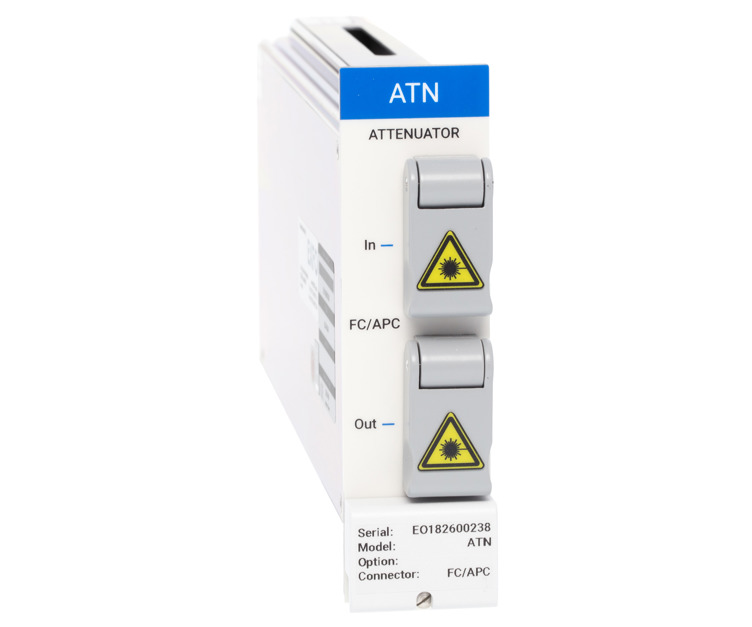

| Produit | OSICS ATN — Atténuateur optique variable haute puissance |
| Principales caractéristiques | Plage d’atténuation de 60 dB Faible réflexion arrière Puissance d’entrée maximale de 2 W Fonctionnement simple en temps réel |
| Informations de commande | OS-ATN-XX-58 |
| Plage de longueurs d’onde et type de fibre | F = 1250 à 1650 nm, fibre monomode SMF28 OES-P = 1250 à 1510 nm, fibre à maintien de polarisation PM13 SCL-P = 1440 à 1640 nm, fibre à maintien de polarisation PM15 |
| Option de connecteur | 58 = FC/APC |
| Exemple | OS-ATN-SCL-P-58 |
| Référence du document | SPOSATN.1AN © 2018 EXFO Inc. Tous droits réservés. Imprimé au Canada 18/03 |
