FTBx-740C - xWDM OTDR Series

概述
C频段DWDM和18波长CWDM可调谐OTDR系列，适用于城域以太网、远程PHY和无源C-RAN链路鉴定。

主要优点

  • 在紧凑型FTB-1 V2内结合CWDM+DWDM测试功能
  • 在一个OTDR端口上选择12-62个C频段ITU DWDM栅格通道
  • 在一个OTDR端口上涵盖18个CWDM通道，可根据您的部署进行扩展

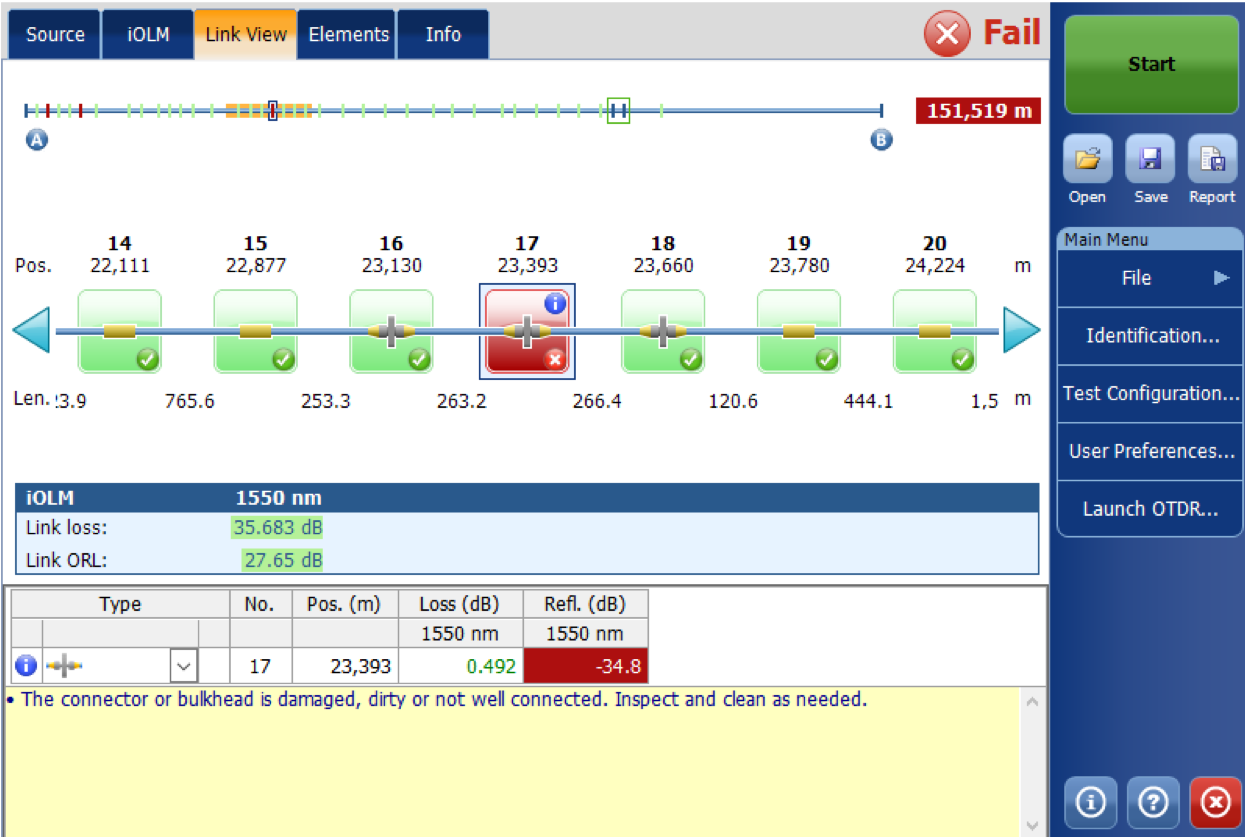

  • 采用iOLM进行非常智能的光纤鉴定
  • 通过MUX/DEMUX/OADM测试
  • 对在线网络进行服务中测试

应用

  • 单端组建和排障解决方案
  • CWDM和DWDM城域以太网链路
  • 商业服务部署
  • 光纤深入、远程PHY和节点划分
  • CBH天线馈源

规格

1270 / 1290 / 1310 / 1330 / 1350 / 1370 / 1390 / 1410 / 1430 / 1450 / 1470 / 1490 / 1510 / 1530 / 1550 / 1570 / 1590 / 1610
Module

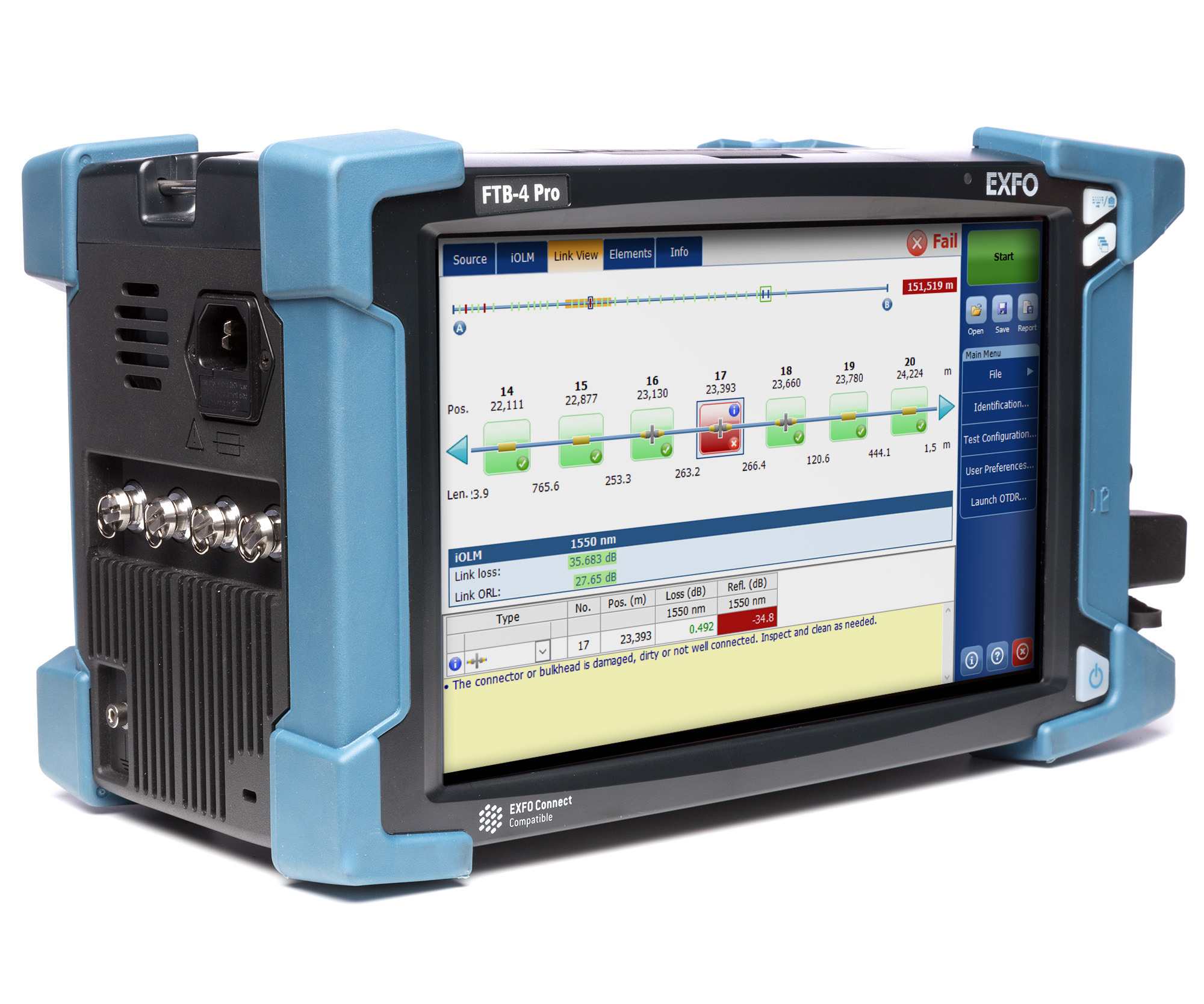

兼容产品 FTB-1v2 Pro / FTB-2-PRO / FTB-4-PRO
Distance Range Max 400
Distance Range Min (dB) 0.1
Dynamic range (dB) 37 dB (model CWDM), 40 dB (model DWC)
Module Number of Slots 1 slot
Recalibration Month Interval 12
Test Type Fault location / Fiber characterization / Fiber length / Loss / ORL
完整规格

资源

规格书

FTBx-740C xWDM OTDR系列
用户手册

OTDR 2
所有资源

描述

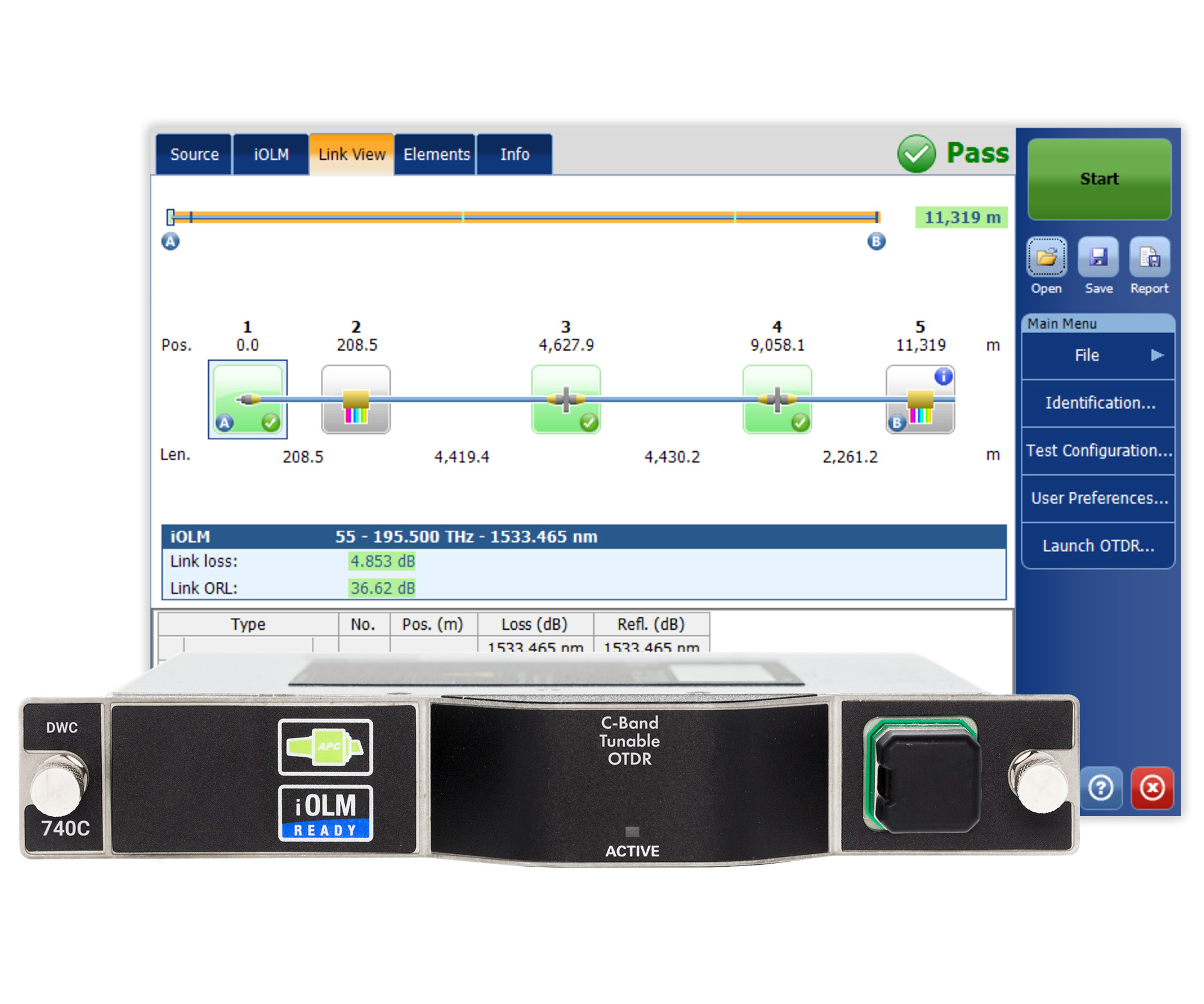

该系列包括一个CWDM可调谐OTDR模块，从一个端口涵盖所有的18个CWDM通道，以及一个DWDM可调谐OTDR模块，涵盖DWDM C频段通道。该解决方案可安装在FTB-1V2、FTB-2和FTB-4平台内。


740C xWDM OTDR系列采用EXFO知名的高质量标准进行设计，以稳定被测中心波长，从而防止偏移/泄露到相邻波长内，否则会影响到其他重要的客户。


该OTDR是一种可扩展的解决方案，能够根据网络的增长，通过添加通道来进行扩展，从而在满足您目前和未来需求的同时降低CAPEX。


它的人性化界面使技术人员能够在C频段（DWDM）或CWDM栅格上（CWDM）定义常用的通道列表，实现更快的访问和更有效的测试流程。


CWDM和DWDM：满足未来带宽增长需求的解决之道

CWDM和DWDM正在无源C-RAN或商业服务部署，如深度光纤、远程PHY和城域以太网中获得越来越多的青睐，每个波长都可以应对一个特定地点，如发射塔的需求。CWDM和DWDM方法互不排斥，可在CWDM上采用DWDM的混合无源网络中共存，以最大限度地提高光纤容量。


使用xWDM可调谐OTDR进行：

  • 单端CWDM/DWDM光纤鉴定
  • 在组建期间通过MUX、OADM和DEMUX来验证连续性和端到端损耗
  • 使用客户端的波长端口来进行服务中测试，不会造成中断或影响其它的客户端波长
  • 使一位操作人员能够在头端进行排障和鉴定
