Especificaciones completas

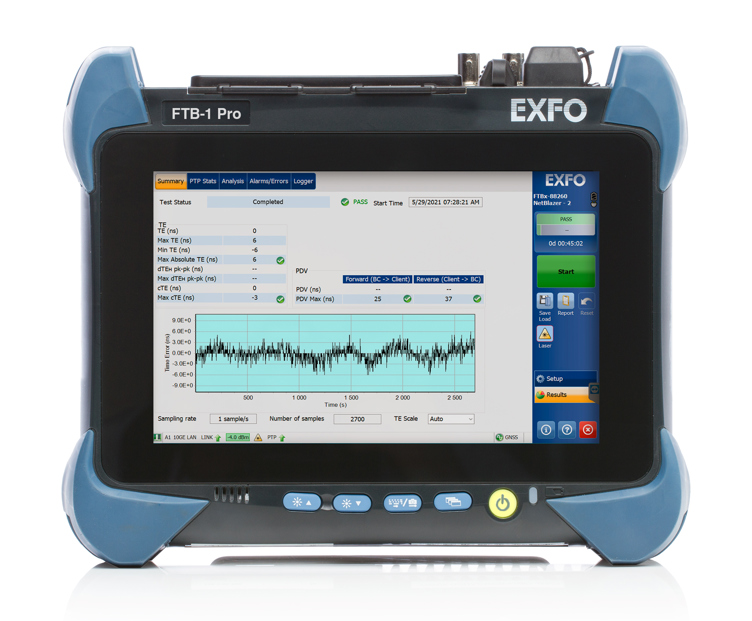

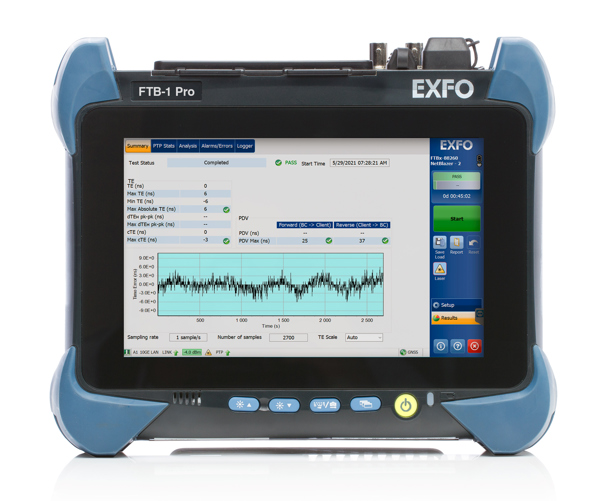

Timing and synchronization - 1588 PTP, SyncE y solución de prueba de errores de tiempo absoluto RF

Hoja de especificaciones
Hoja de especificaciones
Resumen
Fácil de usar, muy preciso y con el tiempo de configuración más rápido del sector. La solución de temporización y sincronización de EXFO valida la precisión de la sincronización horaria de la red 5G.
Timing and synchronization - 1588 PTP, SyncE y solución de prueba de errores de tiempo absoluto RF

Características principales

  • Validación de 1588v2 PTP con mediciones de alta precisión de PDV y error de tiempo. Validación de protocolos SyncE
  • Receptor GNSS de alta precisión integrado para una precisión a nivel de nanosegundos [+/- 5 ns]
  • Aplicación de prueba fácil de configurar para medir latencia unidireccional, error de tiempo y desviación
  • Validación de la sincronización y la temporización sin conectarse a un equipo de red (por enlace radioeléctrico)
  • Fácil de instalar y configurar, el dispositivo simplifica la obtención de mediciones de sincronización y temporización por enlace radioeléctrico
  • Mediciones de error de tiempo absoluto para varias PCI tomadas simultáneamente y disponibles de un vistazo

Especificaciones

Technical specifications
TA-SYNCTA-SYNC-PREMIUM
GNSS receiver
Receiver type72-channel GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN Galileo E1B/C184-channel GPS L1C/A L2C, GLONASS L1OF L2OF, GALILEO E1B/C E5b, BeiDou B1I B2I, QZSS L1C/A L2C, SBAS L1C/A: WAAS, EGNOS, MSAS, GAGAN
Timing stability≤ 20 ns 1-sigma (clear sky)≤ 5 ns 1-sigma (clear sky)
Time-pulse jitter (ns)±11±4
Time-mark resolution (ns)218
Supported antennaActiveActive
Holdover
Time errorNot supported≤ 100 ns over 1 hour, ≤ 300 ns over 2 hoursa
Frequency stabilityNot supported±0.5 ppb over temperature
Interfaces
Antenna (input)SMA, 50 Ω ± 5 %, active antenna up to 5 VSMA, 50 Ω ± 5 %, active antenna up to 5 V
PPS (input)SMB, 50 Ω ± 5 %, unbalancedSMB, 50 Ω ± 5 %, unbalanced
EXT CLK (input/output)SMB, 50 Ω ± 5 %, (1 PPS, 10 MHz) or 75 Ω ± 5 %, (2 MHz)SMB, 50 Ω ± 5 %, (1 PPS, 10 MHz) or 75 Ω ± 5 %, (2 MHz)
a. Typical values.
General specifications
TA-SYNCTA-SYNC-PREMIUM
Size (H x W x D)25 mm x 56 mm x 100 mm (1 in x 2 ¼ in x 4 in)25 mm x 56 mm x 100 mm (1 in x 2 ¼ in x 4 in)
Weight0.070 kg (0.154 lb)0.088 kg (0.194 lb)
Temperature (operating)0 °C to 40 °C (32 °F to 104 °F)0 °C to 40 °C (32 °F to 104 °F)
Temperature (storage)–40 °C to 70 °C (–40 °F to 158 °F)–40 °C to 70 °C (–40 °F to 158 °F)
Relative humidity≤ 95 % non-condensing≤ 95 % non-condensing
