Especificaciones completas

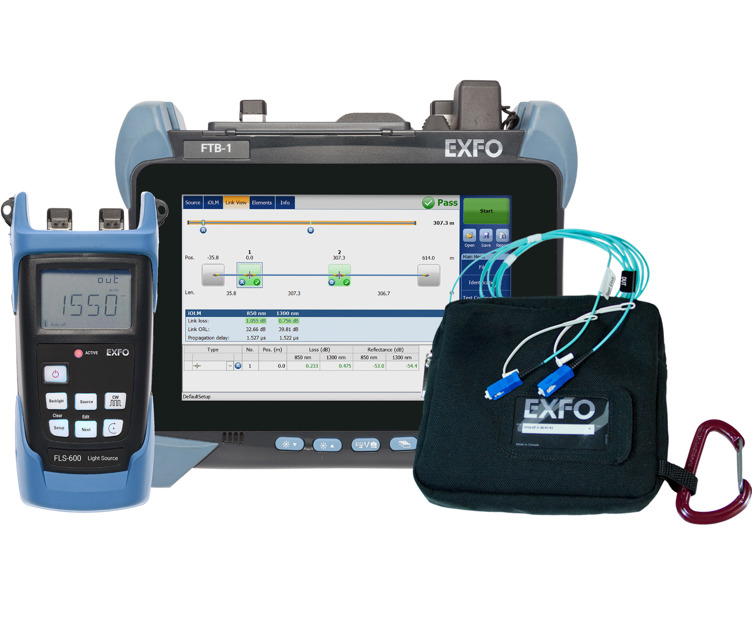

FLS-600-NS1548 - Soluciones de pruebas de flujo restringido (Encircled Flux, EF)

Resumen
Soluciones de capas 1 y 2 con condiciones de lanzamiento de origen controladas para obtener precisión y repetitividad máximas diseñadas para eliminar la incertidumbre de las pruebas de fibras multimodo.
FLS-600-NS1548 - Soluciones de pruebas de flujo restringido (Encircled Flux, EF)

Características principales

  • Cumple con EF conforme a TIA -526-14-B e IEC 61280-4-1 Ed. 2.0
  • Optimizado para pruebas de pérdidas multimodo
  • Pruebas de capas 1 y 2 de fibras multimodo tal y como se recomienda en TIA-568
  • Conectores UPC de grado de referencia para obtener la máxima precisión y repetitividad
  • Fuente de luz integrada conforme a EF; no requiere de la manipulación de equipos adicionales

Aplicaciones

  • Enlaces de alta velocidad y centros de datos
  • Redes empresariales y privadas

Especificaciones

Technical specifications
External launch mode conditioner technical specifications
ModelSPSB-EF-C30
Total insertion loss (dB)d< 1
Fiber lengthe34 m (112 ft)
Launch conditionscEncircled Flux compliant at 50 µm, 850/1300 nm (guaranteed)
Optical source for EF compatibilityFLS-600-12D, MAX-720C-Q1/QUAD, FTBx-720C-Q1/QUAD, FTB-720C-Q1/QUAD
Available connectorsSC to LC, FC to FC, SC to SC, FC to LC
FLS-600-NS1548 technical specifications
Model12C23BL
Central wavelength (nm)850 ± 25 / 1300 +50/–201310 ± 20 / 1550 ± 20
Spectral widthb,c (nm)50/135≤5
Launch conditionscEncircled Flux compliant at 50 µm, 850/1300 nm (guaranteed)
Auto-switchingYesYes
Tone generation270 Hz, 1 kHz, 2 kHz270 Hz, 1 kHz, 2 kHz
Battery life (hours) (typical in Auto mode)5050
Warranty (year)11
a. Guaranteed unless otherwise specified. All specifications valid at 23 °C ± 1 °C.
b. RMS for FP lasers; and –3 dB width for LEDs (typical values for LEDs).
c. Compliant with TIA-526-14-C and IEC 61280-4-1 Ed. 2.0.
d. Using a 50 µm fiber at the input of the SPSB-EF.
e. To measure the first connector loss, reflection value of OTDR port must be –45 dB or better and a maximum pulse width of 100 ns must be used.
General specifications
FLS-600-NS1548 general specifications
Size (H × W × D)190 mm × 100 mm × 62 mm (7 ½ in × 4 in × 2 ½ in)
Weight0.48 kg (1.1 lb)
TemperatureOperating: –10 °C to 50 °C (14 °F to 122 °F)
Storage: –40 °C to 70 °C (–40 °F to 158 °F)
Relative humidity0 % to 95 % non-condensing
SPSB-EF external launch mode conditioner general specifications
Size (H × W × D)165 mm × 165 mm × 40 mm (6 ½ in × 6 ½ in × 1 9/16 in)
Weight0.3 kg (0.7 lb)
TemperatureOperating: –10 °C to 50 °C (14 °F to 122 °F)
Storage: –40 °C to 70 °C (–40 °F to 158 °F)
Relative humidity0 % to 95 % non-condensing
